专利号: 2019204879656
申请人: 成都极飓力网络科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

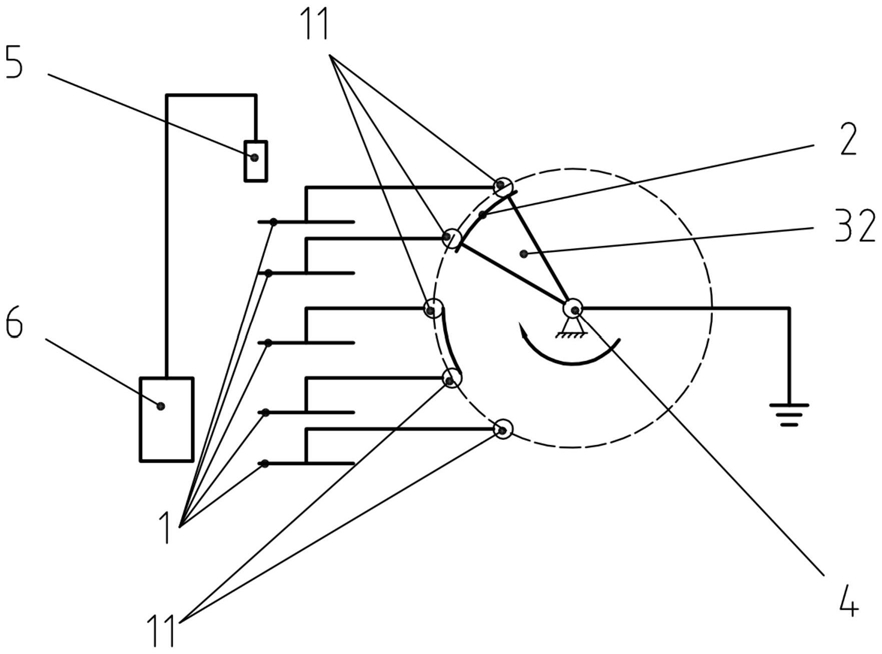

1.一种移动智能终端屏幕操控器,其特征在于,包括:点击头;

其中,所述点击头包括:导电部(1)、接触部(2)、驱动部(3)和第一触点(4);

所述导电部(1)具有第二触点(11),且所述导电部(1)与所述第二触点(11)之间电连接;

所述导电部(1)和所述接触部(2)由导电材料制成;

所述驱动部(3)包括动力装置(31)和旋转部(32);

所述动力装置(31)驱动旋转部(32)旋转;

所述第一触点(4)与电源正极或负极连接;

所述接触部(2)在所述旋转部(32)的作用下,使得所述第一触点(4)与所述第二触点(11)间歇性电连接;

还包括:数据采集装置(5)和控制装置(6);

所述数据采集装置(5)用于获取移动智能终端的屏幕数据,并向所述控制装置(6)传输所述屏幕数据;

所述控制装置(6)根据所述屏幕数据并向所述点击头发送控制信号。

2.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)与所述旋转部(32)固定设置;

所述第二触点(11)设置在所述接触部(2)的运动轨迹上;

所述接触部(2)与所述第一触点(4)电连接;

所述旋转部(32)驱动所述接触部(2)旋转,所述接触部(2)与所述导电部(1)的第二触点(11)间歇性电连接。

3.根据权利要求2所述的移动智能终端屏幕操控器,其特征在于:所述导电部(1)为若干个;

使用状态下,所述导电部(1)按顺序依次间隔设置于移动智能终端的屏幕上;

所述旋转部(32)转动过程中,所述第一触点(4)可与至少两个相邻的导电部(1)的第二触点(11)同时电连接。

4.根据权利要求2或3所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)在所述旋转部(32)的带动下,作圆周运动;

每个所述导电部(1)的所述第二触点(11)依次分布在所述接触部(2)的运动轨迹上。

5.根据权利要求4所述的移动智能终端屏幕操控器,其特征在于:所述第二触点(11)均布设置在所述接触部(2)的运动轨迹上。

6.根据权利要求3所述的移动智能终端屏幕操控器,其特征在于:使用状态下,设置在移动智能终端屏幕上相邻的所述导电部(1)之间间隔距离不大于

6mm。

7.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)具有抵接部(21);

所述旋转部(32)具有至少一个凸出部(321)和至少一个凹陷部(322);

所述凸出部(321)与所述凹陷部(322)相邻设置;

所述抵接部(21)可以伸入所述凹陷部(322)内并与所述旋转部(32)抵接触;

所述旋转部(32)在旋转过程中,相邻的所述凸出部(321)与凹陷部(322)依次与所述接触部(2)的所述抵接部(21)抵接触。

8.根据权利要求7所述的移动智能终端屏幕操控器,其特征在于:所述凸出部(321)和所述凹陷部(322)均布。

9.根据权利要求7或8所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)与所述第一触点(4)电连接。

10.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述动力装置(31)为电机或电动马达。
