专利号: 2019204879849
申请人: 成都极飓力网络科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

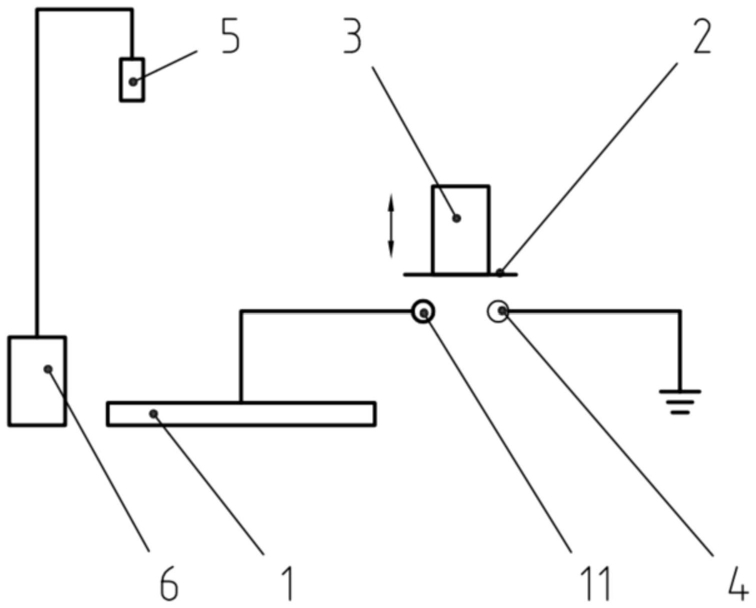

1.一种移动智能终端屏幕操控器,其特征在于,包括:点击头;

其中,所述点击头包括:导电部(1)、接触部(2)、驱动部(3)、第一触点(4);

所述导电部(1)由导电材料制成;

所述第一触点(4)接地设置;

所述接触部(2)在所述驱动部(3)的作用下作循环式运动,使得所述导电部(1)与所述第一触点(4)间断性电连接;

还包括:数据采集装置(5)和控制装置(6);

所述数据采集装置(5)用于获取移动智能终端的屏幕数据,并向所述控制装置(6)传输所述屏幕数据;

所述控制装置(6)根据所述屏幕数据并向所述点击头发送控制信号。

2.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述导电部(1)具有第二触点(11),所述导电部(1)与所述第二触点(11)电连接;

所述第一触点(4)与所述接触部(2)电连接;

所述接触部(2)由导电材料制成;

所述接触部(2)在所述驱动部(3)的作用下,使得所述接触部(2)与第二触点(11)间歇性电连接。

3.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述导电部(1)具有第二触点(11);

所述第一触点(4)与所述接触部(2)间隔设置;

所述接触部(2)由导电材料制成;

所述接触部(2)在所述驱动部(3)的作用下,使得所述第一触点(4)与所述第二触点(11)间断性电连接。

4.根据权利要求1-3任一所述的移动智能终端屏幕操控器,其特征在于:所述驱动部(3)为推拉式可复位电磁铁;

所述推拉式可复位电磁铁的输出轴与所述接触部(2)固定设置。

5.根据权利要求2所述的移动智能终端屏幕操控器,其特征在于:所述驱动部(3)包括:

动力装置(31)和旋转部(32);

所述旋转部(32)固定安装于所述动力装置(31)的输出轴;

所述旋转部(32)在所述动力装置(31)的驱动下绕所述输出轴旋转;

所述旋转部(32)与所述接触部(2)固定设置;

所述第二触点(11)设置在所述接触部(2)的运动轨迹上。

6.根据权利要求5所述的移动智能终端屏幕操控器,其特征在于:所述导电部(1)为若干个;

使用状态下,所述导电部(1)按顺序依次间隔设置于移动智能终端的屏幕上;

所述旋转部(32)在旋转过程中,相邻的所述导电部(1)的第二触点(11)依次与所述第一触点(4)电连接。

7.根据权利要求6所述的移动智能终端屏幕操控器,其特征在于:在旋转部(32)转动过程中,所述第一触点(4)可与至少两个相邻的导电部(1)的第二触点(11)同时电连接。

8.根据权利要求6或7所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)在所述旋转部(32)的带动下,作圆周运动;

每个所述导电部(1)的所述第二触点(11)按顺序依次分布在所述接触部(2)的运动轨迹上。

9.根据权利要求8所述的移动智能终端屏幕操控器,其特征在于:所述第二触点(11)均布设置在所述接触部(2)的运动轨迹上。

10.根据权利要求6所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)具有抵接部(21);

所述旋转部(32)具有至少一个凸出部(321)和至少一个凹陷部(322);

所述凸出部(321)与所述凹陷部(322)相邻设置;

所述抵接部(21)可以伸入所述凹陷部(322)内并与所述旋转部(32)抵接触;

所述旋转部(32)在旋转过程中,相邻的所述凸出部(321)和所述凹陷部(322)依次与所述接触部(2)的所述抵接部(21)抵接触。

11.根据权利要求2或3所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)在所述驱动部(3)的驱动下,作往复式运动;

所述导电部(1)的所述第二触点(11)分布在所述接触部(2)的运动轨迹上;

所述接触部(2)作往复式运动时,所述接触部(2)与所述接触部(2)间歇性电连接。

12.根据权利要求11所述的移动智能终端屏幕操控器,其特征在于:所述导电部(1)为若干个;

在使用状态下,所述导电部(1)按顺序依次间隔设置于移动智能终端的屏幕上;

每个所述导电部(1)的所述第二触点(11)按顺序依次间隔设置在所述接触部(2)的运动轨迹上;

所述接触部(2)作往复式运动过程中,相邻的所述导电部(1)的所述第二触点(11)依次与所述第一触点(4)电连接。

13.根据权利要求12所述的移动智能终端屏幕操控器,其特征在于:所述接触部(2)作往复式运动过程中,所述第一触点(4)可与至少两个相邻的所述导电部(1)的所述第二触点(11)电连接。

14.根据权利要求6或12所述的移动智能终端屏幕操控器,其特征在于:使用状态下,设置在移动智能终端屏幕上相邻的所述导电部(1)之间间隔距离不大于

6mm。

15.根据权利要求5所述的移动智能终端屏幕操控器,其特征在于:所述动力装置(31)为电机或电动马达。

16.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述接地为与电路中的相对低电压参考点电连接。

17.根据权利要求1所述的移动智能终端屏幕操控器,其特征在于:所述接地为与电源负极连接或与金属器件电连接。
