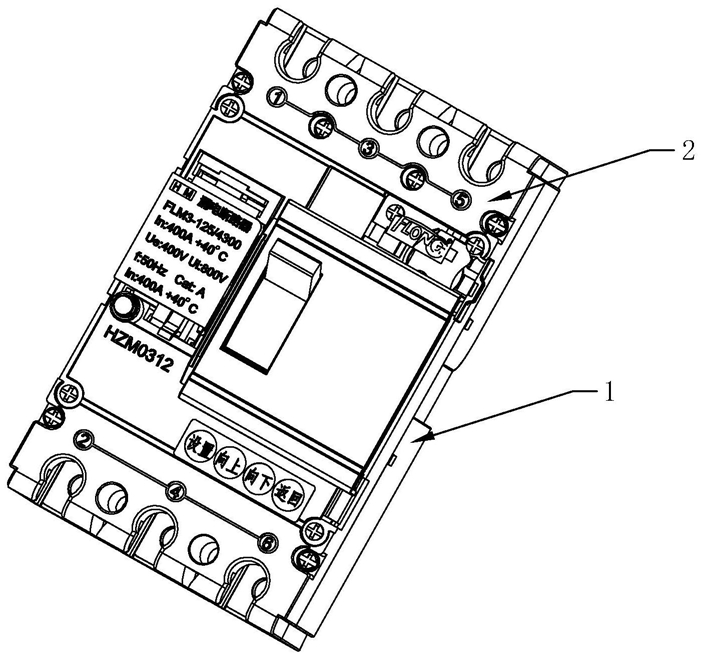

1.一种电子式漏电断路器,包括有底座、上盖,底座的前后两侧设置有接线柱,底座上设置有静触头、动触头、动触头操作机构、电磁脱扣器和牵引杆,牵引杆旋转带动动触头操作机构工作,其特征在于:所述底座上相对于静触头的另一端上设置有电流互感器和零序互感器,底座上且位于电流互感器和零序互感器上方设置有安装板,安装板上设置有控制电路和电磁脱扣器,其中电流互感器、零序互感器和电磁脱扣器均与控制电路导线连接,电磁脱扣器的操作臂与牵引杆对应设置,操作臂移动可带动牵引杆转动从而实现断路器脱扣。
2.根据权利要求1所述的电子式漏电断路器,其特征在于:所述电流互感器与零序互感器并列设置,所述电磁脱扣器的操作臂上设置有与牵引杆抵触配合的抵触臂,所述底座上靠近电磁脱扣器处设置支架,每个动触头对应一个支架,支架上设置电流互感器,所述支架与接线柱之间设置有一完整的空腔,所述零序互感器置于该完整空腔中。
3.根据权利要求1或2所述的电子式漏电断路器,其特征在于:所述电磁脱扣器包括有支架、线圈、滑移块、操作臂、锁定件和抵压弹簧,其中线圈固定设置在支架上,锁定件通过扭簧铰接设置在支架上,锁定件具有抵触臂和锁定臂,其中抵触臂与线圈的动铁芯对应设置,操作臂与滑移块一体或固定连接,抵压弹簧设置在支架和操作臂之间,滑移块上设置有锁定口或锁定凸台,操作臂被压缩带动滑移块滑移使滑移块上的锁定口或锁定凸台被锁定臂锁定实现操作臂复位,线圈工作动铁芯运动推动抵触臂,使锁定臂释放滑移块上设置有锁定口或锁定凸台实现抵压弹簧对操作臂的推动。
