专利号: 201920521377X
申请人: 三明市闽控电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

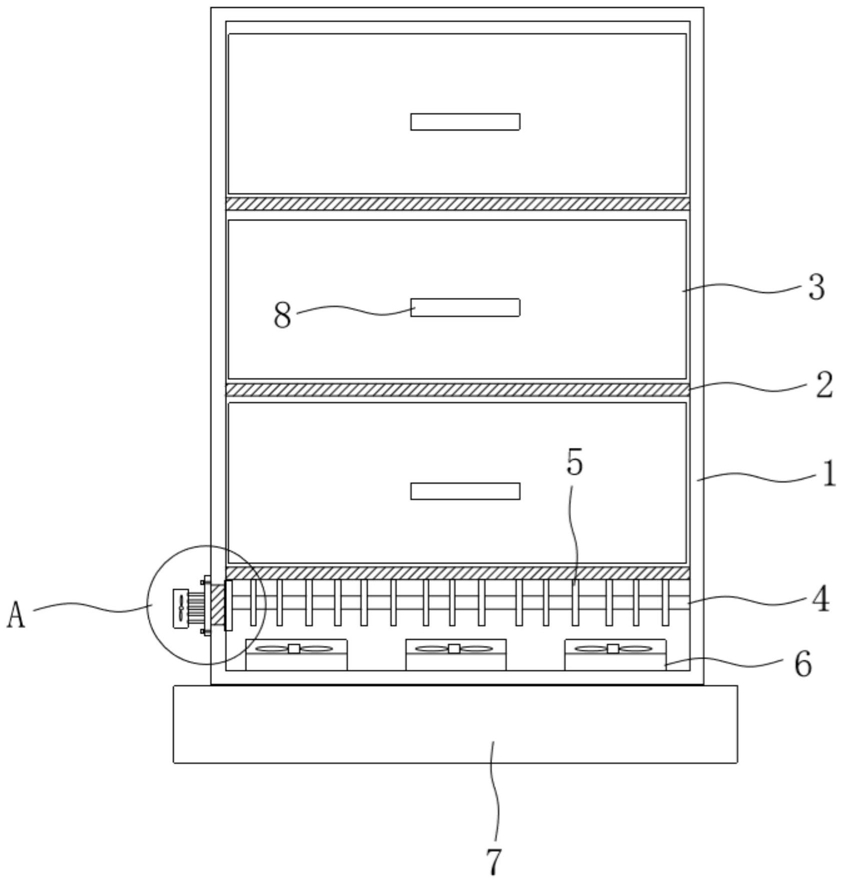

1.一种低压配电箱的安装机构,包括配电箱(1),其特征在于:所述配电箱(1)的内部固定连接有隔板(2),所述隔板(2)上设有通风孔,所述隔板(2)的上侧设有抽屉(3),所述抽屉(3)的正面设有把手(8),所述配电箱(1)的内部下侧设有第一风扇(6),所述第一风扇(6)的上方设有铜管(4),所述铜管(4)的外侧焊接有第一散热铝片(5),所述配电箱(1)的左内侧焊接有第一铜板(18),所述第一铜板(18)的左侧设有半导体制冷片(17),所述抽屉(3)的底部开设有通风条(13),所述抽屉(3)的底部开设有螺孔(12),所述配电箱(1)的左侧外壁通过螺丝连接有第二铜板(16),所述第二铜板(16)的左侧焊接有第二散热铝片(14),所述第二散热铝片(14)的左侧固定连接有第二风扇(15)。

2.根据权利要求1所述的一种低压配电箱的安装机构,其特征在于:所述配电箱(1)的左侧壁上开设有用于放置半导体制冷片(17)的方形通孔。

3.根据权利要求1所述的一种低压配电箱的安装机构,其特征在于:所述铜管(4)的左侧与第一铜板(18)焊接,所述铜管(4)的右侧与配电箱(1)的右侧内壁焊接。

4.根据权利要求1所述的一种低压配电箱的安装机构,其特征在于:所述配电箱(1)的正面设有柜门(19),所述柜门(19)的下侧设有观察窗(9)。

5.根据权利要求4所述的一种低压配电箱的安装机构,其特征在于:所述柜门(19)的左侧设有拉手(10)和门锁(11)。

6.根据权利要求1所述的一种低压配电箱的安装机构,其特征在于:所述配电箱(1)的下侧固定连接有支撑台(7)。
