专利号: 2019205218379
申请人: 吉林省正豪改性淀粉科技开发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

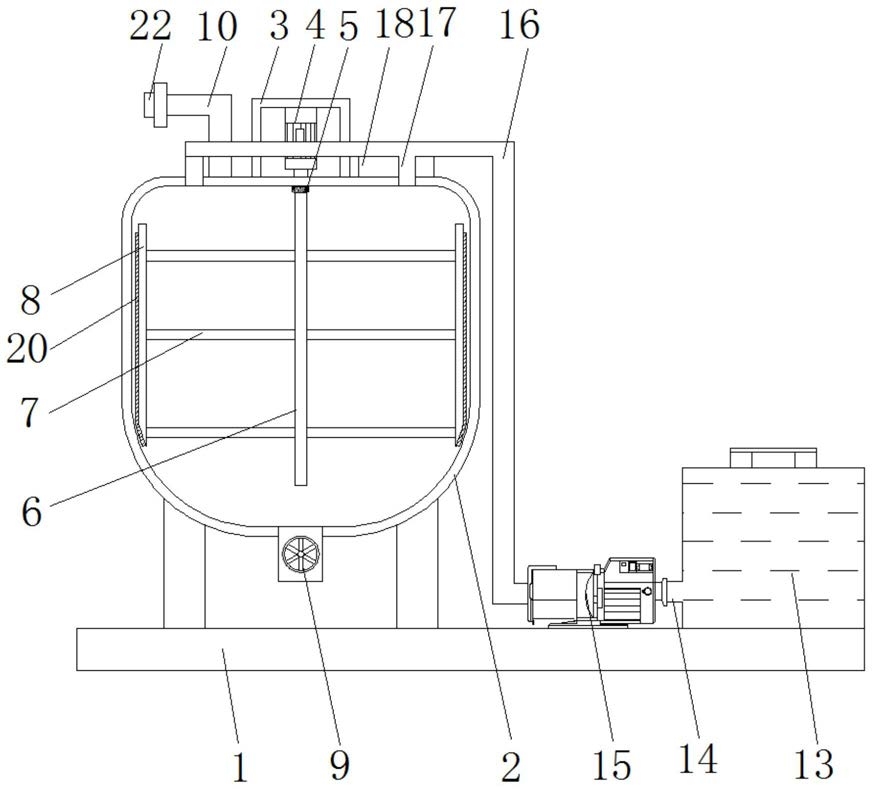

1.一种方便清洗内壁的反应釜,包括底板(1)、阀门(9)和水箱(13),其特征在于:所述底板(1)的上方左侧设置有反应釜(2),且反应釜(2)的上方中部设置有固定框(3),所述固定框(3)的内部设置有驱动电机(4),且驱动电机(4)的下方设置有转轴(5),所述转轴(5)贯穿反应釜(2)的上壁中部,且转轴(5)的下方设置有转杆(6),所述转杆(6)的外侧设置有搅拌棒(7),且搅拌棒(7)的外侧设置有固定架(8),所述固定架(8)的外侧设置有刮板(20),且刮板(20)通过第二弹簧(19)与固定架(8)相连接,所述阀门(9)设置在反应釜(2)的下方,且反应釜(2)的上方左侧设置有接管(10),同时反应釜(2)的上方右侧设置有入料口(18),所述接管(10)的内部上下两侧均设置有第一弹簧(11),且第一弹簧(11)的内侧设置有夹板(12),所述接管(10)的内壁左端设置有螺纹槽(21),且螺纹槽(21)内设置有螺纹杆(22),所述螺纹杆(22)的右侧设置有密封棉(23),且密封棉(23)设置在夹板(12)的左侧,所述水箱(13)设置在底板(1)的上方右侧,且水箱(13)的左侧设置有第一水管(14),所述第一水管(14)的左侧设置有水泵(15),且水泵(15)的左侧设置有第二水管(16),所述第二水管(16)的下方两侧均设置有出水口(17),且出水口(17)贯穿反应釜(2)的上壁两侧。

2.根据权利要求1所述的一种方便清洗内壁的反应釜,其特征在于:所述驱动电机(4)通过转轴(5)与转杆(6)构成旋转结构,且转杆(6)与搅拌棒(7)为垂直分布。

3.根据权利要求1所述的一种方便清洗内壁的反应釜,其特征在于:所述固定架(8)关于反应釜(2)的中轴线对称设置,且固定架(8)设置有两块。

4.根据权利要求1所述的一种方便清洗内壁的反应釜,其特征在于:所述接管(10)通过第一弹簧(11)与夹板(12)构成伸缩结构,且夹板(12) 为弧形结构。

5.根据权利要求1所述的一种方便清洗内壁的反应釜,其特征在于:所述第一弹簧(11)和夹板(12)均关于接管(10)的中轴线对称设置,且第一弹簧(11)和夹板(12)均设置有两组。

6.根据权利要求1所述的一种方便清洗内壁的反应釜,其特征在于:所述出水口(17)关于反应釜(2)的中轴线对称设置,且出水口(17)设置有两根。
