专利号: 201920538474X
申请人: 山西阳旭新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种空气能热泵的辅助加热抑霜系统,其特征在于:其包括辅助加热水循环系统和冷风预热排风系统;

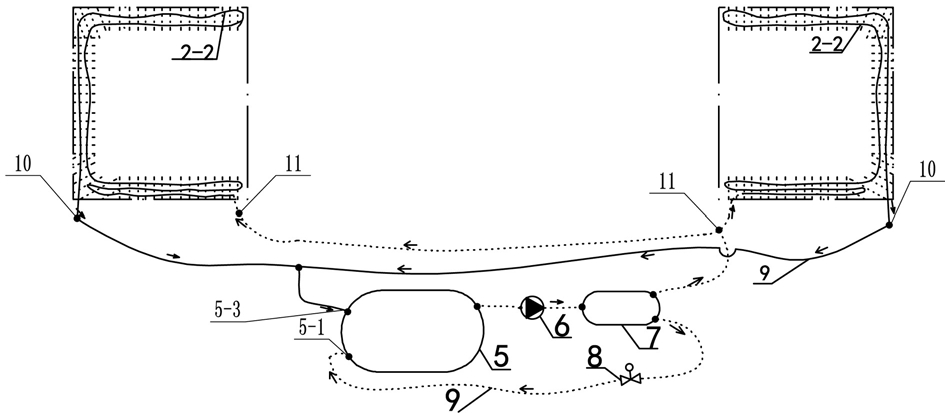

所述辅助加热水循环系统包括蓄能保温水箱(5)、辅助加热锅炉(7)、表冷器进水口 (11)和表冷器出水口(10);所述蓄能保温水箱(5)的出水口与辅助加热锅炉(7)的入水口连接,所述辅助加热锅炉(7)的出水口的第一路流向为与所述蓄能保温水箱(5)的第一回水口(5-1)连接,另一路流向为与表冷器进水口(11)连接;所述表冷器出水口(10)与所述蓄能保温水箱(5)的第二回水口(5-3)连接;

所述冷风预热排风系统包括表冷器(2)、蒸发器进风风道(3)、空气能热泵蒸发器(1-

1)、热泵风机(1-2)、排风道(4)和排风引流风机(4-1);所述表冷器(2)的出风口通过蒸发器进风风道(3)与空气能热泵蒸发器(1-1)的进风口连通,热泵风机(1-2)的出风口上方连接有排风道(4),排风道(4)的排风口处设置有排风引流风机(4-1)。

2.根据权利要求1所述的一种空气能热泵的辅助加热抑霜系统,其特征在于:所述蓄能保温水箱(5)和所述辅助加热锅炉(7)之间设置有循环水泵(6)。

3.根据权利要求1所述的一种空气能热泵的辅助加热抑霜系统,其特征在于:所述表冷器出水口(10)与第二回水口(5-3)之间,辅助加热锅炉(7)和第一回水口(5-1)之间,蓄能保温水箱(5)和辅助加热锅炉(7)之间,均通过管道(9)连通。

4.根据权利要求1所述的一种空气能热泵的辅助加热抑霜系统,其特征在于:所述辅助加热锅炉(7)和所述蓄能保温水箱(5)的第二回水口(5-3)之间还设置有常闭电动阀(8)。

5.根据权利要求1所述的一种空气能热泵的辅助加热抑霜系统,其特征在于:所述辅助加热锅炉(7)选自天然气锅炉或谷电蓄能电锅炉。

6.根据权利要求1所述的一种空气能热泵的辅助加热抑霜系统,其特征在于:所述蓄能保温水箱(5)中设置有补水口、排污口、排气口和空气膨胀空间。
