专利号: 2019205565092
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

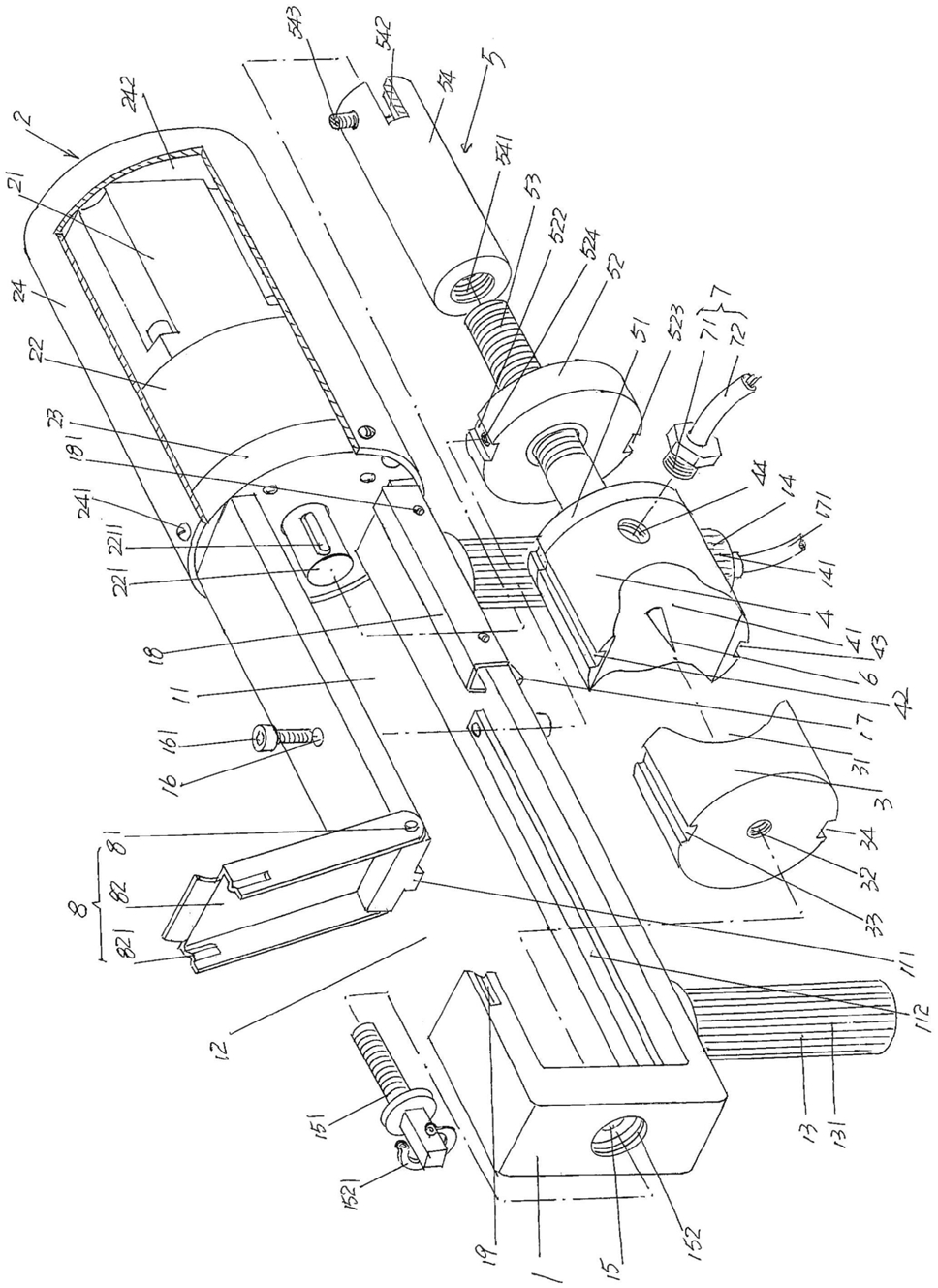

1.一种电缆穿刺接地装置,其特征在于包括一钳体(1),该钳体(1)构成有一钳体腔(11),该钳体腔(11)的长度方向的前侧和后侧是不封闭的,在钳体(1)的上部开设有一用于使所述钳体腔(11)的上部与外界相通的电缆线让位缺口(12),而在钳体(1)的左端底部固定有一左手柄(13),右端底部固定有一右手柄(14);一穿刺针自动穿刺驱动机构(2),该穿刺针自动穿刺驱动机构(2)与钳体(1)的右端端面固定并且探入所述的钳体腔(11)内;一固定夹座(3)和一活动夹座(4),固定夹座(3)固定在所述钳体腔(11)的左端,该固定夹座(3)朝向活动夹座(4)的一侧构成有一固定夹座电缆腔(31),活动夹座(4)在对应于固定夹座(3)的右侧的位置左右滑动地设置在钳体腔(11)内,该活动夹座(4)朝向固定夹座(3)的一侧并且在对应于固定夹座电缆腔(31)的位置构成有一活动夹座电缆腔(41);一活动夹座过渡连接机构(5),该活动夹座过渡连接机构(5)与所述钳体腔(11)滑动配合并且连接在所述穿刺针自动穿刺驱动机构(2)与所述活动夹座(4)之间;一穿刺针(6),该穿刺针(6)设置在所述活动夹座电缆腔(41)内并且朝向所述固定夹座电缆腔(31);一等电位连接线本体(7),该等电位连接线本体(7)固定在所述活动夹座(4)上。

2.根据权利要求1所述的电缆穿刺接地装置,其特征在于在所述钳体(1)的钳体腔(11)的上部构成有一钳体腔上导轨(111),而在钳体腔(11)的下部构成有一钳体腔下导轨(112),并且在钳体(1)的左端开设有一固定夹座固定螺钉孔(15),该固定夹座固定螺钉孔(15)与钳体腔(11)相通,并且在该固定夹座固定螺钉孔(15)上配设有一固定夹座固定螺钉(151);在所述固定夹座(3)的左侧中央位置并且在对应于所述固定夹座固定螺钉孔(15)的位置开设有一固定夹座调整螺孔(32),在固定夹座(3)的上部开设有一固定夹座上导滑槽(33),而在固定夹座(3)的下部开设有一固定夹座下导滑槽(34),固定夹座上导滑槽(33)与所述的钳体腔上导轨(111)滑动配合,而固定夹座下导滑槽(34)与所述的钳体腔下导轨(112)滑动配合;在所述活动夹座(4)的上部开设有一活动夹座上导滑槽(42),而下部开设有一活动夹座下导滑槽(43),活动夹座上导滑槽(42)与所述钳体腔上导轨(111)滑动配合,而活动夹座下导滑槽(43)与所述钳体腔下导轨(112)滑动配合;连接在所述穿刺针自动穿刺驱动机构(2)与所述活动夹座(4)之间的所述夹座过渡连接机构(5)与所述钳体腔上导轨(111)以及钳体腔下导轨(112)相配合。

3.根据权利要求2所述的电缆穿刺接地装置,其特征在于所述的穿刺针自动穿刺驱动机构(2)包括电机(21)、减速箱(22)和减速箱座(23),电机(21)与减速箱(22)传动配合并且由减速箱(22)连同电机(21)与减速箱座(23)的右侧固定,而该减速箱座(23)与所述钳体(1)的右端端面固定,其中,减速箱(22)的减速箱输出轴(221)穿过减速箱座(23)探入所述钳体腔(11)内;所述活动夹座过渡连接机构(5)与所述减速箱输出轴(221)连接;在所述活动夹座(4)的前侧开设有一具有内螺纹的等电位连接线本体固定孔(44),所述的等电位连接线本体(7)与等电位连接线本体固定孔(44)固定;在所述钳体(1)的下部并且在对应于所述左、右手柄(13、14)之间的位置设置有一电源控制开关(17),该电源控制开关(17)由线路与所述电机(21)电气连接,为电源控制开关(17)提供电源的电源线(171)穿过所述的右手柄(14)。

4.根据权利要求3所述的电缆穿刺接地装置,其特征在于所述的穿刺针自动穿刺驱动机构(2)还包括有一防护罩(24),该防护罩(24)的左端套置在所述减速箱座(23)上并且通过防护罩固定螺钉(241)与减速箱座(23)固定,所述电机(21)以及所述减速箱(22)位于防护罩(24)的防护罩腔(242)内。

5.根据权利要求3所述的电缆穿刺接地装置,其特征在于在所述活动夹座(4)的右侧面的中央位置构成有一螺杆凸帽腔(45);所述的活动夹座过渡连接机构(5)包括压板(51)、导套座(52)、螺杆(53)和联轴套(54),压板(51)通过压板固定螺钉(511)与所述活动夹座(4)的右侧面固定并且在该压板(51)的中央位置开设有一压板螺杆让位孔(512),该压板螺杆让位孔(512)与所述的螺杆凸帽腔(45)相对应,导套座(52)在对应于所述钳体腔上导轨(111)以及钳体腔下导轨(112)的右端之间的位置与所述钳体(1)固定,并且在导套座(52)的中心位置嵌设有一导套(521),该导套(521)套置在螺杆(53)的中部,螺杆(53)的左端在对应于压板螺杆让位孔(512)的位置探入到螺杆凸帽腔(45)内并且构成有一螺杆凸帽(531),螺杆(53)的右端与联轴套(54)的左端连接,而该联轴套(54)的右端与所述的减速箱输出轴(221)连接。

6.根据权利要求5所述的电缆穿刺接地装置,其特征在于在所述导套座(52)的上部并且在对应于所述钳体腔上导轨(111)的位置开设有一导套座上导槽(522),而在下部并且在对应于所述钳体腔下导轨(112)的位置开设有一导套座下导槽(523),在导套座上导槽(522)以及导套座下导槽(523)的底部各开设有一导套座固定螺钉孔(524),导套座上导槽(522)与钳体腔上导轨(111)相配合,导套座下导槽(523)与钳体腔下导轨(112)相配合;在所述钳体(1)上并且在对应于所述导套座(52)的顶部和底部的位置各开设有一导套座螺孔(16),在该导套座螺孔(16)上配设有一导套座固定螺钉(161),该导套座固定螺钉(161)旋入所述的导套座固定螺钉孔(524)内;在所述联轴套(54)的左端的内壁上构成有联轴套内螺纹(541),而在联轴套(54)的右端的内壁上开设有一键槽(542),在所述减速箱输出轴(221)上构成有一平键(2211),所述键槽(542)与该平键(2211)相配合,所述螺杆(53)的右端与联轴套内螺纹(541)螺纹配合连接。

7.根据权利要求3所述的电缆穿刺接地装置,其特征在于在所述钳体(1)的下部并且在对应于所述电源控制开关(17)与所述减速箱座(23)的左侧之间的位置固定有一用于对由电源控制开关(17)引向所述电机(21)的所述线路遮蔽的护线板(18)。

8.根据权利要求3所述的电缆穿刺接地装置,其特征在于所述的等电位连接线本体(7)包括一螺杆螺母(71)和一接地导线(72),接地导线(72)的一端与螺杆螺母(71)固定,另一端构成用于与大地连接的接地端,螺杆螺母(71)与所述的等电位连接线本体固定孔(44)螺纹固定。
