专利号: 2019205566220
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

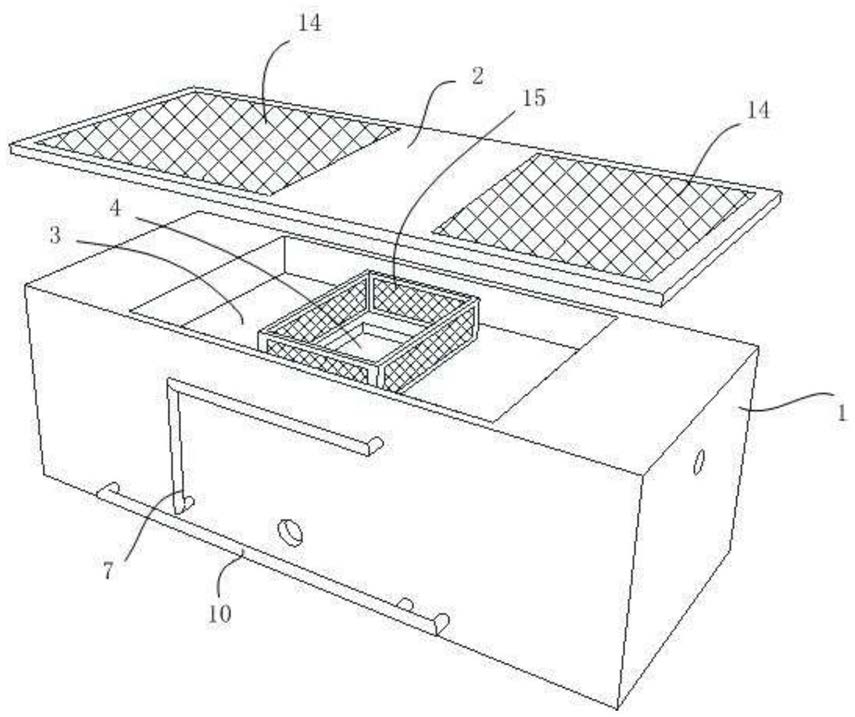

1.一种汽车清洗环保地埋式过滤循环利用装置,其特征在于:包括地埋水箱(1),所述地埋水箱(1)内部具有污水室(102)、沉淀室(101)、反应室(103)和清水室(104);所述地埋水箱(1)的上方铺设有格栅板(14),所述格栅板(14)与且仅与所述沉淀室(101)连通,沉淀室(101)上部设有与所述污水室(102)连通的溢流口(16),沉淀室(101)底部的污泥经污泥泵(5)排出箱外;污水经所述污水室(102)内的污水泵(6)传输至所述反应室(103)内,所述反应室(103)内设有污水处理装置,处理后产生的清水传输至清水室(104)内。

2.根据权利要求1所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述地埋水箱(1)的上方还铺设有与所述格栅板(14)水平相连的行走板(2),位于所述格栅板(14)和行走板(2)下方的所述地埋水箱(1)的顶部设有水槽(3),所述水槽(3)底部设有与所述沉淀室(101)连通的进水口(4),所述格栅板(14)通过所述进水口(4)与且仅与所述沉淀室(101)连通。

3.根据权利要求2所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述进水口(4)边缘上方设置有竖直滤网(15)。

4.根据权利要求1所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述污水处理装置为MBR膜组件(8),所述MBR膜组件(8)包含膜箱(801)和固定于膜箱(801)内的若干膜片(802),污水经所述膜片(802)过滤为清水,每个所述膜片(802)的出口与集水管连接,所述集水管与所述清水室(104)连通。

5.根据权利要求4所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述地埋水箱(1)内还设有风室(105),所述膜箱(801)的底部还设置有上下贯通的曝气室(803),所述曝气室(803)内设置有多个曝气头(9),每个所述曝气头(9)均与曝气管(10)连接,所述风室(105)内部的风机(11)将箱外的空气由曝气管(10)输送至曝气室(803)内。

6.根据权利要求3所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述行走板(2)为矩形结构,所述格栅板(14)位于所述行走板(2)的两端。

7.根据权利要求1所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述污泥泵(5)通过排泥管从所述地埋水箱(1)的底部排出。

8.根据权利要求1所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述清水室(104)内设有提升泵(13)和与外界连通的清水管,清水由提升泵(13)经清水管排出。

9.根据权利要求1所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述清水室(104)内设有抽吸泵(12),所述污水处理装置的出水口与所述抽吸泵(12)连接。

10.根据权利要求4所述的汽车清洗环保地埋式过滤循环利用装置,其特征在于:所述膜片(802)为聚偏氟乙烯中空式纤维膜片(802)。
