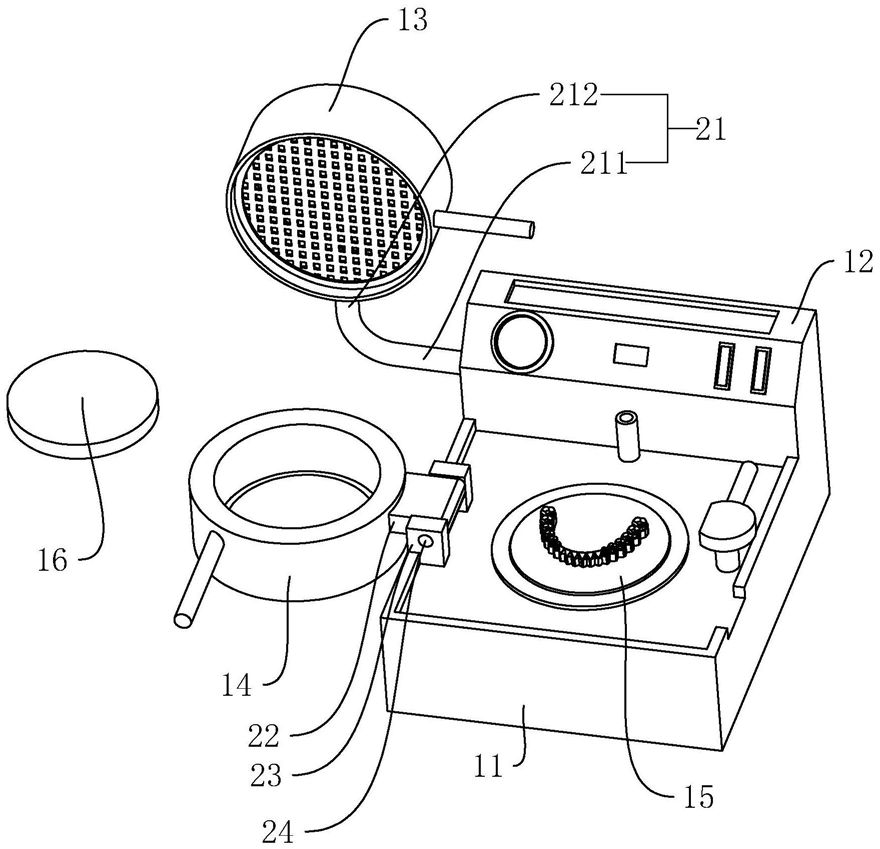

1.一种义齿加工用压膜器，包括L形转杆(21)以及转轴(24)，L形转杆(21)的一端固定在加热罩(13)上，L形转杆(21)的另一端转动安装在安装座(12)上；成型台(14)朝向基座(11)的一侧安装有第一凸块(22)，基座(11)上间隔安装有两个第二凸块(23)，第一凸块(22)和第二凸块(23)相插接，转轴(24)在第一凸块(22)的两侧相对安装，转轴(24)远离第一凸块(22)的一端转动安装在第二凸块(23)上；其特征在于，包括第一驱动机构(3)以及第二驱动机构(4)；第一驱动机构(3)设于基座(11)上并用于驱动成型台(14)朝向或背向基座(11)转动；第二驱动机构(4)设于安装座(12)上并用于驱动加热罩(13)朝向或背向成型台(14)转动。

2.根据权利要求1所述的义齿加工用压膜器，其特征在于，第一驱动机构(3)包括延伸杆(311)、第一齿轮(312)、第一电机(313)、第二齿轮(314)以及链条(315)；延伸杆(311)的一端从远离安装座(12)的第二凸块(23)背向第一凸块(22)的一侧伸入第二凸块(23)中与转轴(24)同轴相连，延伸杆(311)的另一端延伸至基座(11)远离安装座(12)的一侧并与第一齿轮(312)同轴相连；第一电机(313)安装在基座(11)背向安装座(12)的一侧，第一电机(313)输出轴与第二齿轮(314)同轴相连；链条(315)的一端与第一齿轮(312)相啮合，链条(315)的另一端与第二齿轮(314)相啮合。

3.根据权利要求1所述的义齿加工用压膜器，其特征在于，第一驱动机构(3)包括：连接杆(321)、动力组件(322)、第三齿轮(3225)以及齿条(3226)；连接杆(321)的一端从远离安装座(12)的第二凸块(23)背向第一凸块(22)的一侧伸入第二凸块(23)中与转轴(24)同轴相连，连接杆(321)的另一端延伸至基座(11)远离安装座(12)的一侧并与第三齿轮(3225)同轴相连；齿条(3226)与第三齿轮(3225)相啮合，齿条(3226)滑动装配于基座(11)背向安装座(12)的一侧；动力组件(322)设于基座(11)中，并用于驱动齿条(3226)沿基座(11)背向安装座(12)的一侧朝向或背向成型台(14)所在的一侧滑动。

4.根据权利要求3所述的义齿加工用压膜器，其特征在于，动力组件(322)包括：滑块(3221)、滑槽(3222)、丝杆(3223)以及第二电机(3224)；滑块(3221)设于齿条(3226)朝向基座(11)且远离成型台(14)的端部；滑槽(3222)水平开设于基座(11)上，滑块(3221)滑动装配于滑槽(3222)中；丝杆(3223)的一端转动装配在滑槽(3222)内壁上，丝杆(3223)的另一端与第二电机(3224)相连，第二电机(3224)设于滑槽(3222)内壁上，丝杆(3223)与滑块(3221)螺纹连接。

5.根据权利要求1所述的义齿加工用压膜器，其特征在于，第二驱动机构(4)包括转动杆(41)以及传动组件(42)；转动杆(41)的一端与L形转杆(21)转动安装在安装座(12)上的一端相连，转动杆(41)的另一端伸出安装座(12)背向L形转杆(21)的一侧；传动组件(42)设于基座(11)上并用于驱动L形转杆(21)转动。

6.根据权利要求5所述的义齿加工用压膜器，其特征在于，传动组件(42)包括第一圆筒(421)、第二圆筒(422)、皮带(423)以及第三电机(424)；第一圆筒(421)设于转动杆(41)远离L形转杆(21)的一端；第三电机(424)设于基座(11)背向L形转杆(21)的一侧，第三电机(424)输出轴与第二圆筒(422)相连；皮带(423)的一端设于第一圆筒(421)上，皮带(423)的另一端设于第二圆筒(422)上。

7.根据权利要求6所述的义齿加工用压膜器，其特征在于，第一圆筒(421)位于第三圆筒的正上方，第一圆筒(421)和第二圆筒(422)之间设有水平滑动装配于基座(11)上的抵压辊(51)，抵压辊(51)朝向基座(11)的一侧设有滑移块(52)，基座(11)上开设有滑移槽(53)，滑移块(52)滑动装配于滑移槽(53)中，滑移槽(53)中设有螺纹杆(54)，螺纹杆(54)的一端转动装配于滑移槽(53)内壁上，螺纹杆(54)的另一端伸出基座(11)连接有转动柄(55)，螺纹杆(54)与滑移块(52)螺纹连接。

8.根据权利要求5所述的义齿加工用压膜器，其特征在于，传动组件(42)包括主动齿轮(61)、从动齿轮(62)以及第四电机(63)；第四电机(63)设于安装座(12)背向L形转杆(21)的一侧；第四电机(63)连接有主动齿轮(61)；从动齿轮(62)设于转动杆(41)远离L形转杆(21)的一端，主动齿轮(61)与从动齿轮(62)相啮合。
