专利号: 2019205606622
申请人: 深圳市拓普牙科技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

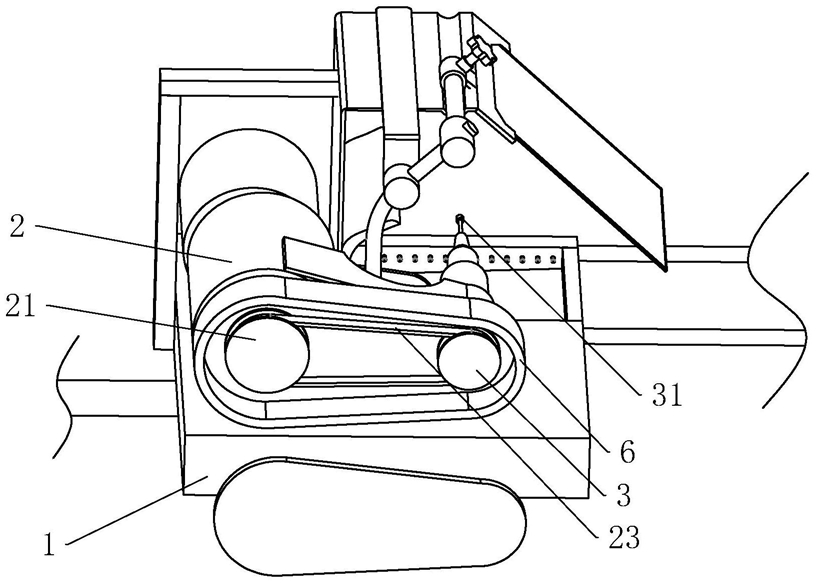

1.一种带有水清洁功能的义齿抛光机,包括机座(1),其特征在于:所述机座(1)上安装有抛光电机(2)和同步轮(3),所述抛光电机(2)与同步轮(3)为带传动,同步轮(3)上安装有抛光头(31),机座(1)上设置有用于清理义齿废料的洗尘组件(4),所述洗尘组件(4)包括送水管(41)和喷头(42),机座(1)上开设有洗尘槽(11),所述洗尘槽(11)位于抛光头(31)下方,机座(1)的两侧开设有管槽(12),所述管槽(12)位于所述洗尘槽(11)的两侧,所述管槽(12)的槽壁上开设有若干出水孔(121),所述出水孔(121)与所述洗尘槽(11)相通,所述送水管(41)插设于管槽(12)中,所述喷头(42)位于出水孔(121)中,并朝向洗尘槽(11),送水管(41)与喷头(42)固定连接,送水管(41)远离管槽(12)槽底的一端连接有供水设备(412),所述洗尘槽(11)的槽底开设有集水孔(112),所述集水孔(112)的孔壁固定连接有输水管(431),所述输水管(431)远离洗尘槽(11)的一端与集水箱(43)固定连接。

2.根据权利要求1所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述机座(1)上还设置有促使抛光义齿时产生的废料落在洗尘槽(11)中的吸尘组件(5),所述吸尘组件(5)包括吸风机(51)和滤网(52),所述吸风机(51)安装在机座(1)上,所述洗尘槽(11)的槽底开设有吸风孔(113),所述吸风机(51)的抽风口与吸风孔(113)相通,所述滤网(52)安装在吸风孔(113)的内壁上,所述吸风孔(113)位于所述集水孔(112)的上方。

3.根据权利要求1所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述洗尘槽(11)远离抛光头(31)的一侧槽壁为倾斜设置,该槽壁远离槽底的一端高于靠近槽底的一端。

4.根据权利要求1所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述洗尘槽(11)的下方槽壁上固定有挡片(111),所述挡片(111)位于洗尘槽(11)槽壁远离洗尘槽(11)槽底的一端。

5.根据权利要求1所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述机座(1)上设置有保护壳(6),所述保护壳(6)罩设在所述抛光电机(2)的输出轴和同步轮(3)上。

6.根据权利要求1所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述机座(1)上设置有挡板组件(7),所述挡板组件(7)包括透视挡板(71)和防扩散挡板(72),所述透视挡板(71)通过固定件(8)安装在机座(1)上,所述防扩散挡板(72)截面为“7”字形,所述防扩散挡板(72)安装在机座(1)上,防扩散挡板(72)罩设在所述洗尘槽(11)上方。

7.根据权利要求6所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述固定件(8)包括固定连接支撑杆(81)、滑轴(82)、滑筒(83)、紧固夹板(84)和紧固螺栓(85),所述固定连接支撑杆(81)的一端固定在所述机座(1)上,所述滑轴(82)的一端与支撑杆(81)远离机座(1)的一端固定连接,滑轴(82)的长度方向与所述抛光头(31)的长度方向平行,所述透视挡板(71)固定在所述紧固夹板(84)上,所述滑筒(83)套设在滑轴(82)上,紧固夹板(84)的一端与滑筒(83)固定连接,滑筒(83)的侧壁上开设有旋孔(831),所述紧固螺栓(85)与旋孔(831)螺纹连接并与滑轴(82)抵触,所述防扩散挡板(72)远离机座(1)的一端与所述紧固夹板(84)远离透视挡板(71)的一端抵触。

8.根据权利要求6所述的一种带有水清洁功能的义齿抛光机,其特征在于:所述防扩散挡板(72)远离所述洗尘槽(11)的一侧内壁上安装有照明灯(9)。
