专利号: 2019205683987
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

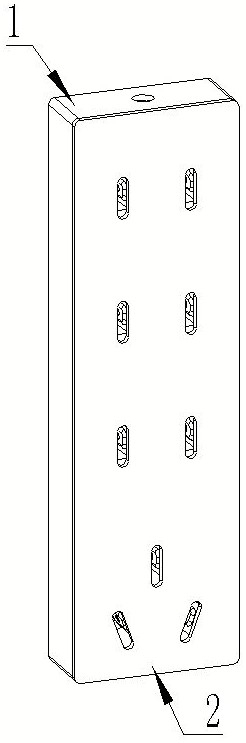

1.一种智能插座,包括底座(1)和盖板(2),盖板(2)上开设有插孔,底座(1)内固定设置有对应盖板上的插孔设置的至少一组簧片(11),其特征在于:所述底座(1)内固定设置有控制单元(10);

所述簧片(11)为U形结构,其两侧壁上贯穿有通光孔(110);

所述每组簧片(11)之间固定设置有发光体(13),所述每组簧片(11)的两侧分别固定设置有光感应元件(14);在没有阻挡的情况下,所述发光体(13)发出的光线能够穿过所述通光孔(110)射到所述光感应元件(14)上;

相邻的两组簧片(11)之间设置有遮光板(15),用于隔离阻挡相邻发光体(13)发出的光线,以防止对相邻的光感应元件(14)造成干扰;

所述控制单元(10)包括电源模块、微控制器MCU以及继电器模块;所述电源模块的输入端与插座的电缆连接,电源模块的输出端输出直流电源为发光体(13)、微控制器MCU以及继电器模块提供电源;

所述光感应元件(14)的信号输出端与微控制器MCU的信号输入端连接,所述微控制器MCU的输出端通过三极管驱动电路与继电器模块连接;继电器模块包括多个继电器,每一个继电器的常开触头分别与插座的电缆、对应组的簧片(11)相互连接。

2.根据权利要求1所述的智能插座,其特征在于:

所述发光体(13)为不设置聚光镜的LED发光二极管。

3.根据权利要求1所述的智能插座,其特征在于:

所述底座(1)内位于每组簧片(11)的两侧分别固定设置光感元件座(12),光感元件座(12)上固定设置有光感应元件(14)。

4.根据权利要求1或3所述的智能插座,其特征在于:所述光感应元件(14)为光敏二极管。

5.根据权利要求1或3所述的智能插座,其特征在于:所述微控制器MCU为AVR系列单片机。

6.根据权利要求1或3所述的智能插座,其特征在于:所述电源模块为输入AC220V输出DC5V的隔离电源模块。

7.根据权利要求1或3所述的智能插座,其特征在于:所述控制单元(10)还包括蓝牙通讯模块,蓝牙通讯模块与微控制器MCU电连接,蓝牙通讯模块通过无线电与手机连接,用于设置该智能插座的通断时间。
