专利号: 2019205733581
申请人: 深圳市拓普牙科技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

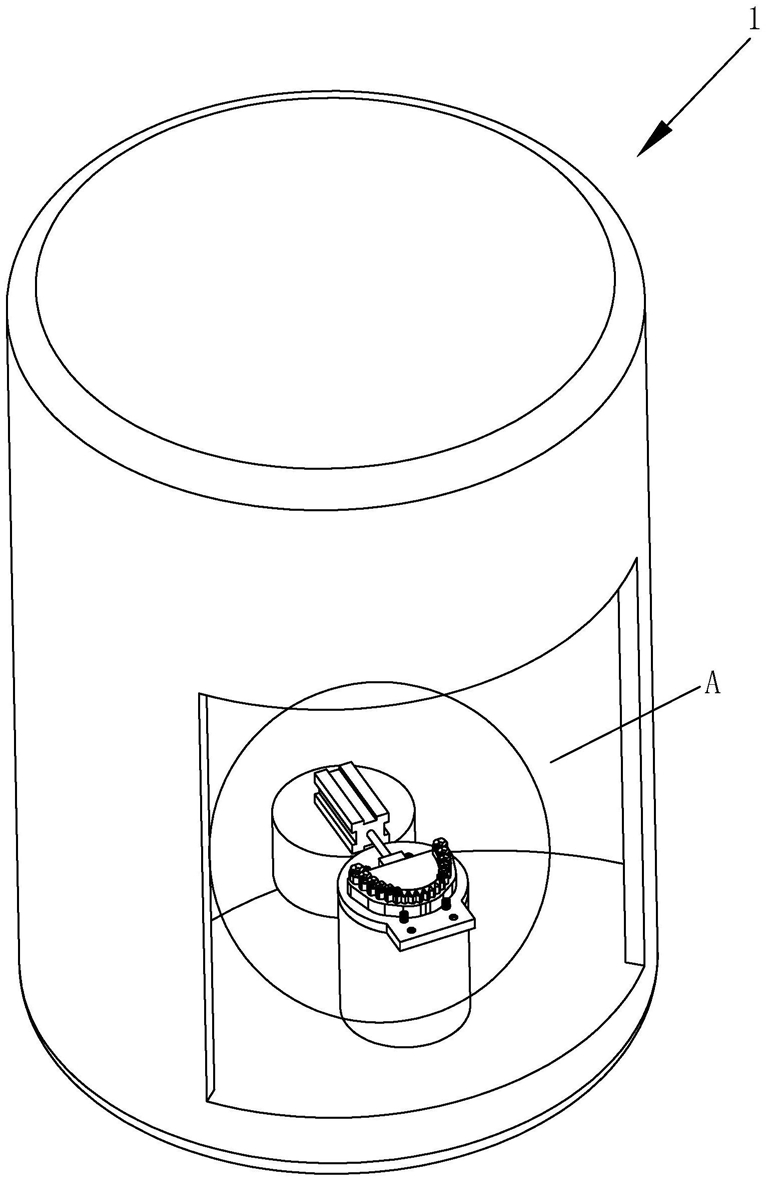

1.一种义齿扫描用高精度扫描仪,3D扫描仪(1)内开设有空腔,空腔的一竖直侧开口,其特征在于,包括定位柱(2)以及活动机构(3);至少两个定位柱(2)在承载台上表面一侧的间隔设置;任一定位柱(2)所在竖直面与活动机构(3)所在竖直面之间的垂直距离为固定值,活动机构(3)包括抵压板(31)以及动力组件(32),动力组件(32)用于驱动抵压板(31)朝向或背向定位柱(2)运动。

2.根据权利要求1所述的义齿扫描用高精度扫描仪,其特征在于,动力组件(32)包括安装座(331)、气缸(332)以及液压伸缩杆(333);安装座(331)设于承载台的一侧,安装座(331)的上表面与承载台上表面平齐,气缸(332)设于安装座(331)上表面,气缸(332)的活塞端朝向定位柱(2),液压伸缩杆(333)的一端与气缸(332)活塞端相连,液压伸缩杆(333)的另一端与抵压板(31)相连。

3.根据权利要求1所述的义齿扫描用高精度扫描仪,其特征在于,动力组件(32)包括滑槽(341)、滑块(342)以及填充卡块(343);滑槽(341)开设于承载板上表面,滑块(342)设于抵压板(31)朝向承载台的一侧,滑块(342)滑动装配于滑槽(341)内,滑块(342)沿滑槽(341)朝向或背向定位柱(2)滑动;滑块(342)朝向定位柱(2)的一侧抵接于滑槽(341)内壁时或滑块(342)背向定位柱(2)的一侧抵接于滑槽(341)内壁时,多个填充卡块(343)依次贴合伸入卡槽并卡接在滑块(342)与滑槽(341)之间。

4.根据权利要求3所述的义齿扫描用高精度扫描仪,其特征在于,滑槽(341)的一端位于定位柱(2)之间,滑槽(341)的另一端靠近承载台的边沿处。

5.根据权利要求3所述的义齿扫描用高精度扫描仪,其特征在于,填充卡块(343)设定为十个。

6.根据权利要求3所述的义齿扫描用高精度扫描仪,其特征在于,填充卡块(343)背向滑槽(341)的一侧设有拉环(344),相邻两填充卡块(343)上的拉环(344)错位,拉环(344)设置为塑料捆扎绳。

7.根据权利要求5所述的义齿扫描用高精度扫描仪,其特征在于,定义填充卡块(343)远离滑块(342)一侧与靠近滑块(342)一侧之间的垂直距离为宽度,十个填充卡块(343)的宽度比为1:1.1:1.2:1.3:1.4:1.5:1.6:1.7:1.8:1.9。

8.根据权利要求1所述的义齿扫描用高精度扫描仪,其特征在于,定位柱(2)设为螺杆,螺杆的两端均开设有内六角凹槽,承载台上平行设置有两排螺纹盲孔(11),每排螺纹盲孔(11)由多个螺纹盲孔(11)组成。
