专利号: 2019205971113
申请人: 成都农业科技职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

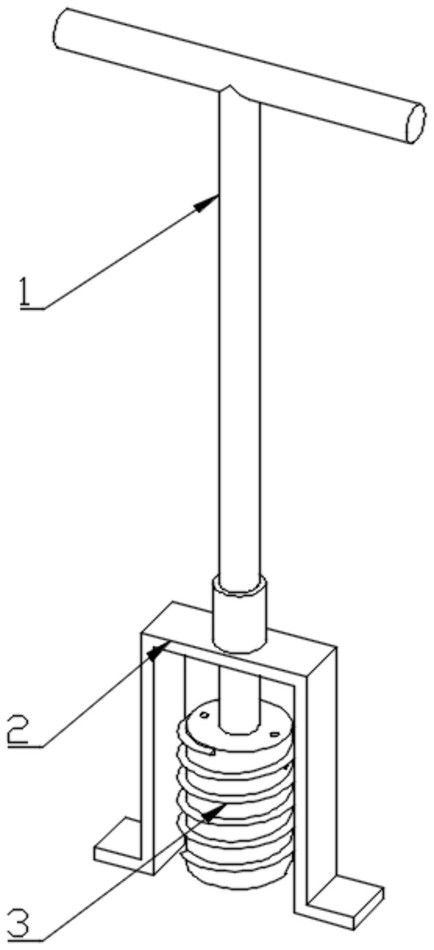

1.一种用于土建的地基土壤采样装置,其特征在于,包括采样筒、推土活塞和驱动手柄,所述采样筒为底部开口和顶部封闭的圆柱形筒体,在采样筒的外圆上沿采样筒的轴向方向设有螺旋片,所述采样筒的顶部开设有穿入驱动手柄的通孔,所述推土活塞位于采样筒内,所述驱动手柄的一端穿入采样筒的通孔与推土活塞连接,所述驱动手柄驱动推土活塞在采样筒内往复直线运动,且驱动手柄驱动推土活塞和采样筒同步转动。

2.根据权利要求1所述的一种用于土建的地基土壤采样装置,其特征在于,所述采样筒的内壁与推土活塞的外壁上分别对应设有导向槽和限位块,所述导向槽的长度方向与采样筒的轴线平行,所述推土活塞沿导向槽的长度方向在采样筒内往复直线运动。

3.根据权利要求1所述的一种用于土建的地基土壤采样装置,其特征在于,所述驱动手柄包括圆柱形立杆和位于圆柱形立杆顶部的手柄,所述手柄与圆柱形立杆焊接连接,在手柄的端部套设有橡胶套筒。

4.根据权利要求1所述的一种用于土建的地基土壤采样装置,其特征在于,所述驱动手柄上设有定位支架,所述定位支架包括对称设置的两个L形弯板,在两个L形弯板的顶部连接有横板,在横板的中部开设有与驱动手柄转动连接的限位孔,所述驱动手柄在限位孔内相对于定位支架自由转动,所述定位支架的两个L形弯板与横板为一体成型结构。

5.根据权利要求1所述的一种用于土建的地基土壤采样装置,其特征在于,所述采样筒的侧壁上开设有第一定位孔,所述推土活塞包括顶盖和顶部开口的圆柱形筒体,所述顶盖与圆柱形筒体的顶部连接,在圆柱形筒体的侧壁上开设有第二定位孔,所述第一定位孔和第二定位孔同轴心,在第二定位孔内设有圆柱形定位销,圆柱形筒体内设有驱动盘,所述顶盖上开设有穿入驱动手柄的通孔,所述驱动手柄的一端穿入顶盖的通孔与驱动盘固定连接,所述驱动盘用于驱动圆柱形定位销与第一定位孔连接。

6.根据权利要求5所述的一种用于土建的地基土壤采样装置,其特征在于,所述驱动盘的外圆与圆柱形筒体的内圆转动连接,在驱动盘的侧壁上开设有扇形缺口,所述圆柱形筒体内设有与驱动盘的扇形缺口相抵的定位板,定位板在扇形缺口内,所述扇形缺口内还设有圆弧形凸台,所述圆弧形凸台位于接近驱动盘的圆心位置,所述圆柱形定位销的一端设有凸缘,凸缘的直径大于圆柱形定位销的直径,所述圆柱形定位销的凸缘与圆弧形凸台的圆弧面相切,圆弧形凸台用于推动圆柱形定位销与第一定位孔连接,所述圆柱形定位销上设有复位弹簧,所述复位弹簧用于弹性支撑圆柱形定位销与第一定位孔脱离。

7.根据权利要求6所述的一种用于土建的地基土壤采样装置,其特征在于,所述扇形缺口设有两个,两个扇形缺口沿驱动盘的中心线对称设置,所述第一定位孔设有两个,两个第一定位孔沿采样筒的中心线对称设置,所述第二定位孔设有两个,两个第二定位孔沿圆柱形筒体中心线对称设置,所述圆柱形定位销设有两个,两个圆柱形定位销沿圆柱形筒体中心线对称设置,所述圆弧形凸台设有两个,两个圆弧形凸台沿驱动盘的中心线对称设置。

8.根据权利要求5所述的一种用于土建的地基土壤采样装置,其特征在于,所述驱动盘的中心位置设有与驱动手柄连接的螺纹孔,所述驱动盘与驱动手柄螺纹连接。

9.根据权利要求5所述的一种用于土建的地基土壤采样装置,其特征在于,所述驱动手柄与顶盖的连接处开设有环形槽,所述环形槽上卡接有轴用挡圈,所述轴用挡圈用于限制驱动手柄从顶盖内脱出。
