专利号: 2019206092221
申请人: 三明市闽控电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

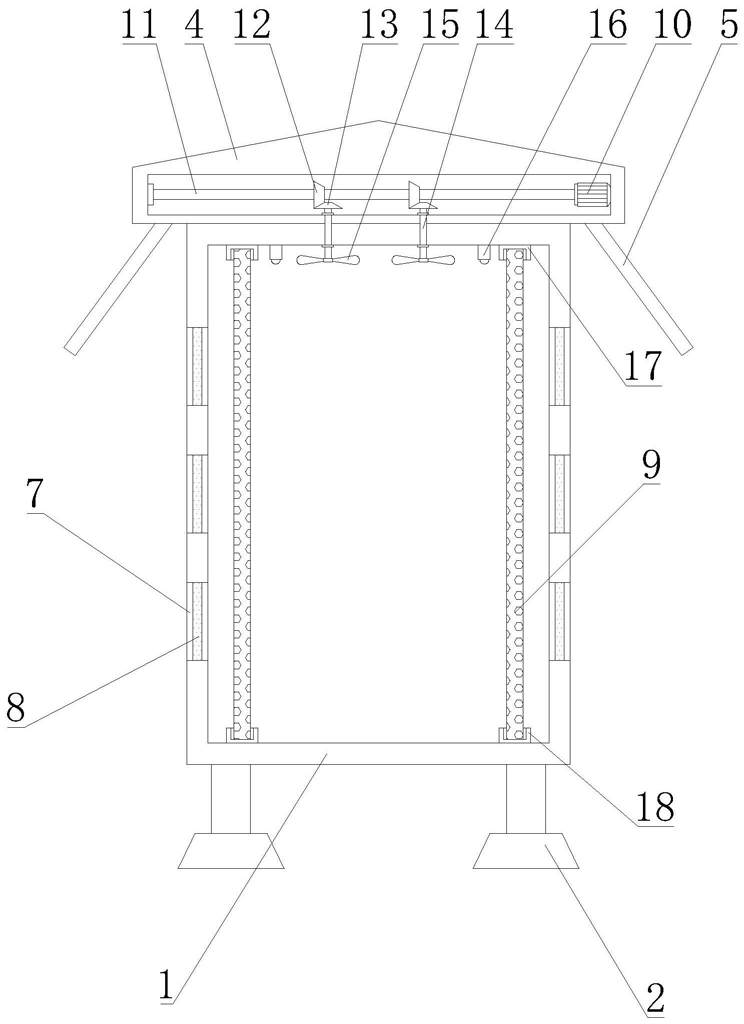

1.一种防潮照明配电箱,其特征在于,包括配电箱箱体(1)、配电箱箱门(3)、固定件(4)、扇风装置和防潮组件;配电箱箱体(1)顶部连接固定件(4),配电箱箱体(1)上设置配电箱箱门(3),配电箱箱体(1)内部设置多个照明灯(16);扇风装置包括电机(10)、传动件(11)、转动件(14)和风扇(15);固定件(4)内部设置空舱,固定件(4)上设置电机(10);电机(10)和传动件(11)均设置于空舱内,传动件(11)为水平设置;电机(10)输出端连接传动件(11),传动件(11)另一端转动连接固定件(4);传动件(11)传动连接多个转动件(14),转动件(14)为竖直设置,转动件(14)底端向下延伸并与风扇(15)连接;风扇(15)设置于配电箱箱体(1)内;防潮组件包括防潮网(8)、防潮板(9)、上连接件(17)和下连接件(18);配电箱箱体(1)两侧分别设置多个通风孔(7),通风孔(7)连通外界与配电箱箱体(1)内部;防潮网(8)设置于通风孔(7)内,且防潮网(8)连接配电箱箱体(1);配电箱箱体(1)内部设置多个防潮板(9),防潮板(9)设置于靠近通风孔(7)的位置,防潮板(9)上均匀设置供空气流通的通孔(19);防潮板(9)为竖直设置,上连接件(17)上设置开口朝下的卡槽,下连接件(18)上设置开口朝上的卡槽,防潮板(9)分别卡接上连接件(17)和下连接件(18);上连接件(17)顶部连接配电箱箱体,下连接件(18)底部连接配电箱箱体(1);上连接件(17)和下连接件(18)一一对应,且相互对应的上连接件(17)设置于下连接件(18)正上方。2.根据权利要求1所述的一种防潮照明配电箱,其特征在于,配电箱箱体(1)底部设置多个支撑件(2),支撑件(2)为竖直设置,支撑件(2)底端与地面连接。3.根据权利要求1所述的一种防潮照明配电箱,其特征在于,配电箱箱门(3)上设置把手(6)。4.根据权利要求1所述的一种防潮照明配电箱,其特征在于,固定件(4)顶部的两侧为向下倾斜结构。5.根据权利要求1所述的一种防潮照明配电箱,其特征在于,传动件(11)上设置第一锥齿轮(12),转动件(14)顶端设置第二锥齿轮(13),第二锥齿轮(13)啮合传动连接第一锥齿轮(12)。6.根据权利要求1所述的一种防潮照明配电箱,其特征在于,固定件(4)底部设置遮雨件(5),遮雨件(5)设置于配电箱箱体(1)两侧。7.根据权利要求6所述的一种防潮照明配电箱,其特征在于,遮雨件(5)朝远离配电箱箱体(1)的方向倾斜向下延伸,通风孔(7)处于遮雨件(5)的遮雨范围内。8.根据权利要求1所述的一种防潮照明配电箱,其特征在于,防潮板(9)由防潮效果极佳的高吸水树脂材料制成。9.根据权利要求1所述的一种防潮照明配电箱,其特征在于,防潮网(8)由吸水效果较好的硅胶材料制成。
