专利号: 2019206161359
申请人: 镇江市永益工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

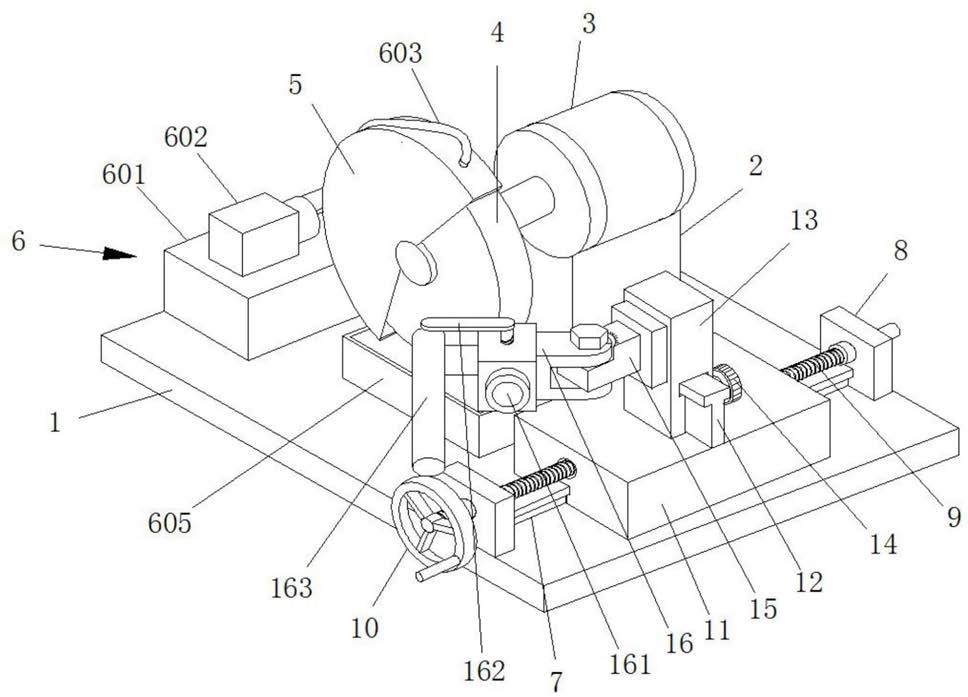

1.一种具有超高硬度的钻头打磨工装,其特征在于,包括底座,所述底座上设置有电机固定座,所述电机固定座上固定设置有驱动电机,所述驱动电机的输出端连接设有砂轮,所述砂轮外圈设置有砂轮防护罩,所述电机固定座一侧设置有冷却装置,所述冷却装置包括冷却液箱、水泵、抽液管,所述冷却液箱上连接设有水泵,所述水泵连接所述抽液管,所述抽液管另一端连接设有金属喷管,所述金属喷管垂直贯穿砂轮防护罩顶部,并与砂轮防护罩内腔连通,通过水泵将冷却液箱中的冷却液输送至抽液管一端的金属喷管,并将冷却液喷洒至砂轮上,从而对砂轮和工件进行降温,所述电机固定座另一侧设有第一导轨,所述第一导轨两端连接设有导轨支座,所述导轨支座上贯穿设有丝杆,所述丝杆位于第一导轨上方,丝杆位于导轨支座外一端连接设有转盘,位于导轨支座之间的丝杆上螺纹连接设有滑动底座,所述滑动底座底部与导轨滑动连接,通过转盘带动丝杆转动,使得滑动底座在第一导轨上进行滑动,所述滑动底座上设置有第二导轨,所述第二导轨方向与第一导轨方向相垂直,且第二导轨上滑动设有固定臂,所述固定臂下端一侧贯穿设有旋钮螺丝,所述旋钮螺丝与固定臂螺纹连接,通过旋转旋钮螺丝,使得旋钮螺丝的一端与第二导轨接触,并将固定臂固定在第二导轨上,所述固定臂上端一侧转动连接设有转动座,所述转动座一端铰接设有夹持座,所述夹持座表面贯穿设有钻头定位孔,其相邻一侧的表面螺纹连接设有紧固把手,所述夹持座上连接设有握持杆,通过上下摆动握持杆,使得转动座和夹持座在固定臂上能进行摆动。

2.如权利要求1所述的一种具有超高硬度的钻头打磨工装,其特征在于,所述底座上还设置有冷却液收集槽,所述冷却液收集槽位于砂轮下方,从而收集从砂轮上甩落的冷却液。

3.如权利要求1所述的一种具有超高硬度的钻头打磨工装,其特征在于,所述固定臂上端设有限位腔,所述转动座一侧垂直设有转轴,所述转轴一端穿过固定臂表面,进入到所述限位腔中,并连接设有限位块,从而实现转动座与固定臂的转动连接。

4.如权利要求1所述的一种具有超高硬度的钻头打磨工装,其特征在于,所述夹持座通过螺栓螺母与转动座进行铰接,通过拧紧螺栓螺母使得夹持座与转动座进行固定。

5.如权利要求1所述的一种具有超高硬度的钻头打磨工装,其特征在于,所述砂轮为金刚石砂轮。

6.如权利要求1所述的一种具有超高硬度的钻头打磨工装,其特征在于,所述冷却液为乳化油。
