专利号: 2019206183860
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2023-09-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

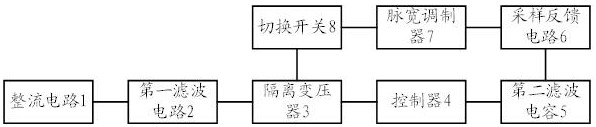

1.一种LED驱动电源,其特征在于,包括:整流电路、第一滤波电路、隔离变压器、控制器、第二滤波电路、采样反馈电路、脉宽调制器和切换开关;

所述整流电路的输出端依次与所述第一滤波电路、所述隔离变压器、所述控制器、所述第二滤波电路相连;

所述采样反馈电路一端与所第二滤波电路相连,另一端与所述脉宽调制器相连;

所述脉宽调制器与所述切换开关相连;

所述切换开关与所述隔离变压器相连。

2.根据权利要求1所述的一种LED驱动电源,其特征在于,还包括:过压保护单元;

所述过压保护单元一端与交流电相连,另一端与所述整流电路相连。

3.根据权利要求1或2所述的一种LED驱动电源,其特征在于,还包括:防浪涌保护电路、防漏电保护电路和过流保护电路;

所述防浪涌保护电路、所述防漏电保护电路和所述过流保护电路均与所述控制器相连。

4.根据权利要求3所述的一种LED驱动电源,其特征在于,所述第二滤波电路包括:第一运算放大器、第二运算放大器、电容、电阻一、电阻二、电阻三和电阻四;

所述第一运算放大器的正相输入端通过电感与控制器的输出端相连;所述第一运算放大器的正相输入端与所述第二运算放大器的正相输入端相连接,所述第一运算放大器的反相输入端通过电阻一与所述第一运算放大器的输出端相连;所述第一运算放大器的反相输入端通过电容接地;第一运算放大器的输出端通过电阻二与所述第二运算放大器的反相输入端相连;

所述第二运算放大器的正相输入端通过电阻三与所述第二运算放大器的输出端连接,所述第二运算放大器的反相输入端通过电阻四与所述第二运算放大器的输出端相连接;且所述电阻二和所述电阻三的阻值乘积小于所述电阻一和所述电阻四阻值的乘积。

5.根据权利要求4所述的一种LED驱动电源,其特征在于,所述电容为陶瓷电容。

6.根据权利要求4或5所述的一种LED驱动电源,其特征在于,所述第一运算放大器和所述第二运算放大器均采用LM358芯片。

7.一种LED驱动光源,其特征在于,所述一种LED驱动光源包括:权利要求1 6任意一项~所述的一种LED驱动驱动电源。
