专利号: 2019206188991
申请人: 泉州航星企业管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

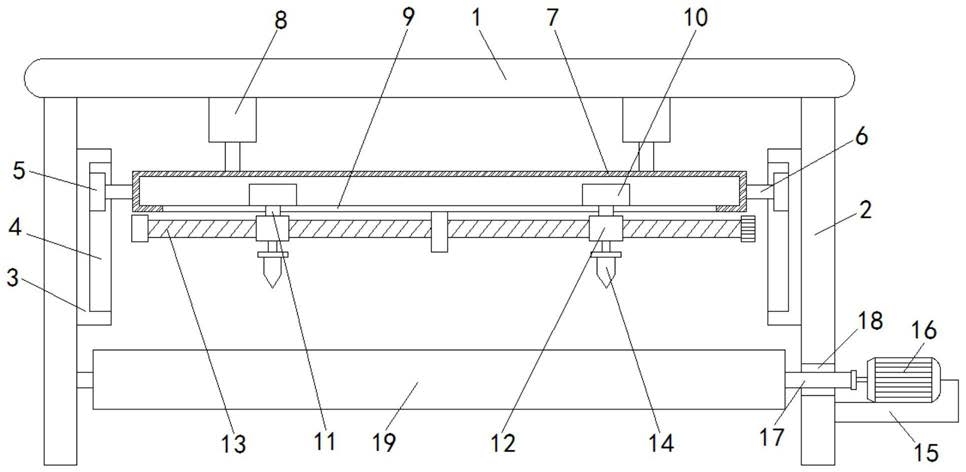

1.蓬松无纺布生产设备,包括顶板(1),其特征在于:所述顶板(1)底部的左右两侧均固定安装有支撑杆(2),两个所述支撑杆(2)相对的一侧均固定连接有固定块(3),两个所述固定块(3)相对的一侧均开设有滑槽(4),两个所述滑槽(4)的内部均活动连接有第一滑块(5),两个所述第一滑块(5)相对的一侧均固定连接有第一滑杆(6),两个所述第一滑杆(6)相对的一端通过活动箱(7)固定连接,所述顶板(1)的底部固定安装有电动推杆(8),所述电动推杆(8)的底端与活动箱(7)的顶部固定连接,所述活动箱(7)的底部开设有滑孔(9),所述活动箱(7)内底壁的左右两侧均活动连接有第二滑块(10),两个所述第二滑块(10)的底部均固定连接有第二滑杆(11),两个所述第二滑杆(11)的底端均通过滑孔(9)延伸至活动箱(7)的外部,两个所述第二滑杆(11)的底端均固定连接有螺纹管(12),两个所述螺纹管(12)的内表面通过螺纹杆(13)螺纹连接,两个所述螺纹管(12)的底部均固定安装有剪切刀盘(14),右侧所述支撑杆(2)的右侧固定安装有底座(15),所述底座(15)的顶部固定安装有电机(16),所述电机(16)的输出轴通过联轴器固定连接有转杆(17),右侧所述支撑杆(2)的右侧且对应转杆(17)处开设有通孔(18),所述转杆(17)的左端通过通孔(18)与左侧所述支撑杆(2)活动连接,所述转杆(17)的外表面且位于两个支撑杆(2)之间固定连接有滚筒(19)。

2.根据权利要求1所述的蓬松无纺布生产设备,其特征在于:所述电动推杆(8)的数量为两个,且均匀分布在顶板(1)的底部,且电动推杆(8)的底部与活动箱(7)垂直连接。

3.根据权利要求1所述的蓬松无纺布生产设备,其特征在于:所述电机(16)的轴心、转杆(17)的轴心和滚筒(19)的轴心在同一直线上。

4.根据权利要求1所述的蓬松无纺布生产设备,其特征在于:所述螺纹杆(13)的左端固定连接有限位板,所述螺纹杆(13)的外表面且位于两个螺纹管(12)之间活动连接有隔板,所述隔板的顶部与活动箱(7)的底部固定连接。

5.根据权利要求1所述的蓬松无纺布生产设备,其特征在于:所述滑孔(9)为条形滑孔,滑孔(9)的内壁与第二滑杆(11)外表面接触,第二滑块(10)的尺寸大于滑孔(9)的尺寸。

6.根据权利要求1所述的蓬松无纺布生产设备,其特征在于:所述剪切刀盘(14)的顶部与螺纹管(12)的底部垂直连接。
