专利号: 2019206191250
申请人: 合肥金科塑印有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

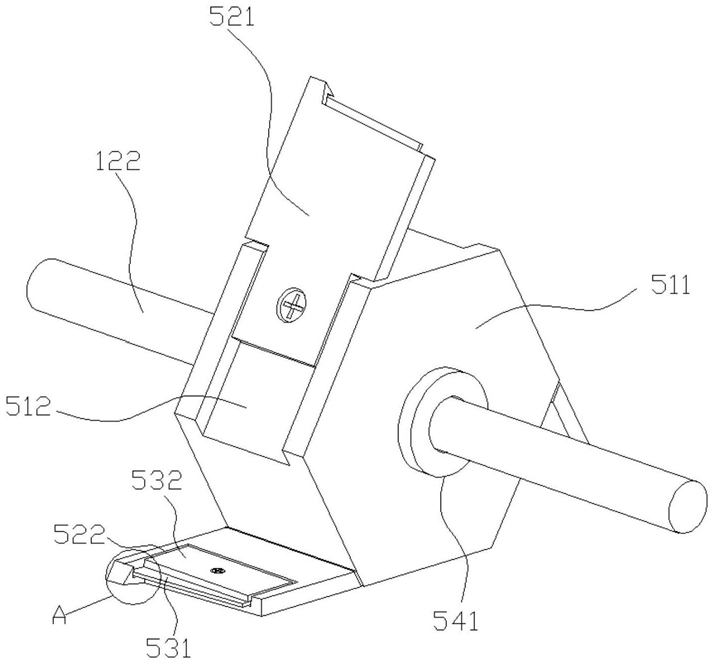

1.用于对纸张装订线进行切割的转刀装置,其特征在于:包括刀具主体,刀具主体可转动地设于一转动杆(122)处;刀具主体包括截面呈正六边形的转动块(511),转动块(511)中心处沿轴向设有用于与转动杆(122)配合的转动配合孔;转动块(511)相互间隔的3个侧面处均设有安装槽(512),安装槽(512)内设有安装板(521),设于所述3个侧面处的安装板(521)在圆心位于转动块(511)中轴线的圆周上呈阵列分布;安装板(521)一端位于安装槽(512)内,安装板(521)另一端延伸至转动块(511)与对应安装槽(512)所在的侧面在对应安装板(521)延伸方向上间隔的侧面的延长面处;安装板(521)所述另一端的内侧处设有刀片安装槽(522),刀片安装槽(522)内设有刀片(531),刀片(531)通过一与安装板(521)进行配合的挤压板(532)进行固定。

2.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:转动配合孔与转动杆(122)间隙配合,转动杆(122)位于转动块(511)两侧处设有挡环(541)。

3.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:安装板(521)所述另一端的端面构造成斜面,所述斜面与转动块(511)对应侧面位于同一平面上。

4.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:装板(521)所述另一端的设有凹槽(811),刀片(531)外端倾斜地位于凹槽(811)。

5.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:安装板(521)整体呈“凸”字形,安装板(521)的厚度与安装槽(512)的深度一致,安装板(521)突出于安装槽(512)部分的两侧分别延伸至转动块(511)的对应侧处。

6.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:安装板(521)通过螺钉设于安装槽(512)内。

7.根据权利要求1所述的用于对纸张装订线进行切割的转刀装置,其特征在于:挤压板(532)通过螺钉与安装板(521)连接,刀片(531)设于挤压板(532)与安装板(521)之间,刀片(531)对应挤压板(532)与安装板(521)的连接螺钉处设有通孔。
