专利号: 201920620177X
申请人: 曾镜炜
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

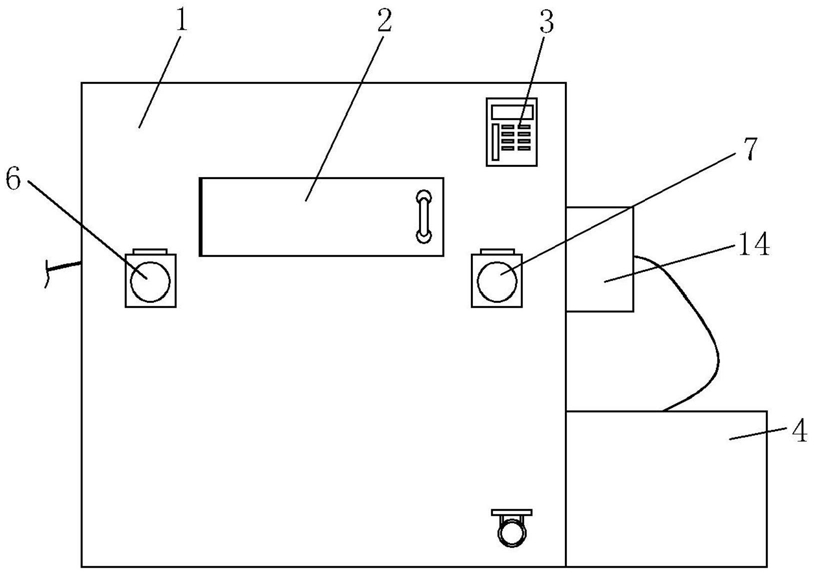

1.一种丝织纺织印染设备,包括箱体(1),其特征在于:所述箱体(1)的前后两侧顶端均铰接有沿左右方向设置的箱门(2),所述箱体(1)的前侧右下角设置有阀门,所述箱体(1)的前侧右上角固定安装有PLC控制器(3),所述箱体(1)的右侧底端固定安装有矩形箱(4),所述箱体(1)的左右两侧中部沿前后方向均开设有第一条形孔(5),所述箱体(1)的内腔底端沿前后方向设置有布料导向辊,所述箱体(1)的内腔左右两侧均设置有布料传动机构,所述箱体(1)的右侧设置有布料清理部件;

所述布料传动机构包括第一减速电机(6)、和第二减速电机(7)、第一转轴(8)、第二转轴(9)、第一传送辊(10)、第二传送辊(11)、第一齿轮(12)和第二齿轮(13);

所述第一减速电机(6)和第二减速电机(7)分别固定安装在箱体(1)的前侧左右两端,所述第一减速电机(6)和第二减速电机(7)均与PLC控制器(3)电性连接,且第一减速电机(6)和第二减速电机(7)的输出端均延伸进箱体(1)的内腔并通过联轴器锁紧有第一转轴(8),所述第一转轴(8)的后侧通过轴承与箱体(1)的内腔后侧转动连接,所述第二转轴(9)沿前后方向设置在箱体(1)的内腔,所述第二转轴(9)的前后两侧均通过轴承与箱体(1)的内腔前后两侧转动连接,且第二转轴(9)位于第一转轴(8)的正上方,所述第一转轴(8)的外壁固定安装有第一传送辊(10),所述第二转轴(9)的外壁固定安装有与第一传送辊(10)相接触的第二传送辊(11),所述第一转轴(8)的外壁前侧键连接有第一齿轮(12),所述第二转轴(9)的外壁前侧固定安装有与第一齿轮(12)相啮合的第二齿轮(13),所述第一齿轮(12)和第二齿轮(13)的外侧设置有矩形罩,且矩形罩固定安装在箱体(1)的内腔前侧。

2.根据权利要求1所述的一种丝织纺织印染设备,其特征在于:所述布料清理部件包括矩形壳(14)、第二条形孔(15)、第一气体管道(16)、锥形罩(17)、第二气体管道(18)、壳体(19)、过滤网(20)、风机(21)和进气管(22),所述矩形壳(14)沿前后方向固定安装在箱体(1)的右侧中部,两个所述第二条形孔(15)沿前后方向开设在矩形壳(14)的左右两侧中心位置,且第二条形孔(15)与第一条形孔(5)的内腔相通,所述矩形壳(14)的内腔上下两端均固定安装有第一气体管道(16),所述第一气体管道(16)的内侧从前至后均螺接有锥形罩(17),所述第一气体管道(16)的后侧过盈配合有沿上下方向放置的第二气体管道(18),且第二气体管道(18)固定安装在矩形壳(14)的内腔后侧,所述箱体(1)的右侧后端固定安装有壳体(19),所述壳体(19)的后侧为开口状,且壳体(19)的后侧固定安装有过滤网(20),所述壳体(19)的顶端固定安装有风机(21),所述风机(21)与PLC控制器(3)电性连接,所述风机(21)的进气口螺接有进气管(22)的一端,所述进气管(22)的另一端延伸进矩形壳(14)的内腔并与第二气体管道(18)的后侧中心位置螺接,所述风机(21)的出气口延伸进壳体(19)的内腔。

3.根据权利要求1所述的一种丝织纺织印染设备,其特征在于:所述第一齿轮(12)与第二齿轮(13)的传动比为1:1。

4.根据权利要求1所述的一种丝织纺织印染设备,其特征在于:所述第一传送辊(10)的上表面沿水平面的高度高于第二条形孔(15)的内腔高度。

5.根据权利要求2所述的一种丝织纺织印染设备,其特征在于:若干个所述锥形罩(17)从前至后间隙分布在第一气体管道(16)的内侧,且每两个相邻的锥形罩(17)之间的间距为

2cm。
