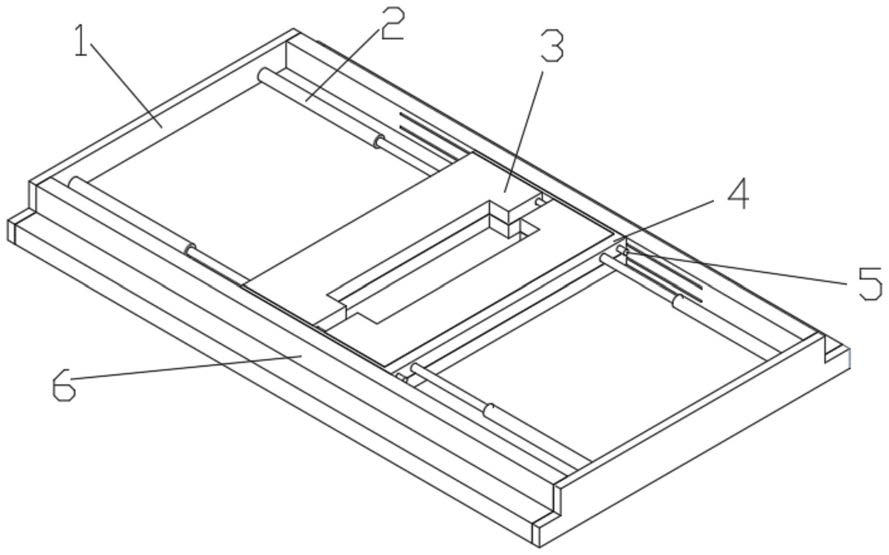

1.一种3D封装焊点剪切试验夹具,包括挡板(1)、液压伸缩杆(2)、可调夹具(3)、夹具固定卡框(4)、固定螺母(5)以及夹具座(6),其特征在于,所述挡板(1)设于夹具座(6)两端,所述液压伸缩杆(2)一端设于挡板(1)上,另一端与夹具固定卡框(4)连接,所述夹具固定卡框(4)设于夹具座(6)上,所述可调夹具(3)通过固定螺母(5)固定于夹具固定卡框(4)上。
2.根据权利要求1所述的一种3D封装焊点剪切试验夹具,其特征在于,所述液压伸缩杆(2)为小型液压杆,其由液压缸和液压杆组成,所述液压缸固定于挡板(1)上,液压杆固定于夹具固定卡框(4)上。
3.根据权利要求1所述的一种3D封装焊点剪切试验夹具,其特征在于,所述液压伸缩杆(2)对向交错安装于两挡板(1)上,一个所述液压伸缩杆(2)设于挡板(1)上端,另一个所述液压伸缩杆(2)设于另一个挡板(1)下端。
4.根据权利要求1所述的一种3D封装焊点剪切试验夹具,其特征在于,所述可调夹具(3)包括:前夹具板(31)、调节螺母(32)、后夹具板(33)、固定孔(34)以及固定扣环(35),所述前夹具板(31)与后夹具板(33)通过调节螺母(32)连接,所述固定孔(34)设于后夹具板(33)后端,所述前夹具板(31)与后夹具板(33)两侧皆设有固定扣环(35)。
5.根据权利要求4所述的一种3D封装焊点剪切试验夹具,其特征在于,所述前夹具板(31)与后夹具板(33)下端边缘设有限位凹槽。
6.根据权利要求4所述的一种3D封装焊点剪切试验夹具,其特征在于,所述固定孔(34)为螺纹孔。
7.根据权利要求1所述的一种3D封装焊点剪切试验夹具,其特征在于,所述夹具固定卡框(4)包括限位凸条(41)、固定卡扣(42)、卡框(43)、限位固定孔(44)以及凸条(45),所述卡框(43)末端设有限位固定孔(44),所述限位凸条(41)设于卡框(43)下端面边缘位置,所述卡框(43)内侧壁上设有固定卡扣(42),所述凸条(45)设于卡框(43)两侧外侧壁上。
8.根据权利要求7所述的一种3D封装焊点剪切试验夹具,其特征在于,所述限位固定孔(44)与固定孔(34)相配合,所述固定卡扣(42)与固定扣环(35)相配合,所述限位凸条(41)与前夹具板(31)以及后夹具板(33)下端边缘的限位凹槽相配合。
9.根据权利要求1所述的一种3D封装焊点剪切试验夹具,其特征在于,所述夹具座(6)总体为无顶空心矩形,其内侧壁设有凹槽,所述内侧壁凹槽与凸条(45)相配合;
所述夹具座(6)内侧壁设有上下两对凹槽,所述夹具固定卡框(4)分别对向且上下安装于夹具座(6)内。
