专利号: 2019206341243
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

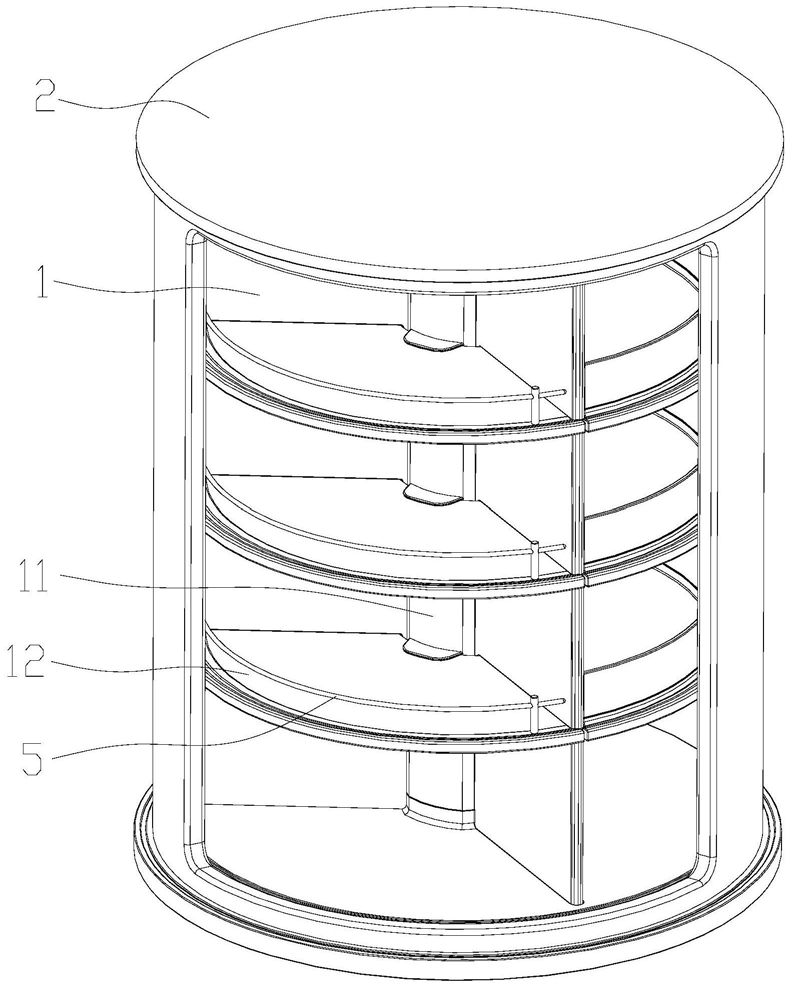

1.一种冷藏柜的储物架,其特征在于,所述储物架(1)用于设置在所述冷藏柜的冷藏腔(2)内,所述储物架(1)包括转动轴(11)以及环绕于所述转动轴(11)设置有层架(12),所述转动轴(11)可以于所述冷藏腔(2)内发生相对,所述转动轴(11)呈中空状,所述转动轴(11)内设置有出气通道(13),所述出气通道(13)用于与冷藏柜的冷气通道连通,且所述出气通道(13)对应于各所述层架(12)开设有冷气出口(14)。

2.根据权利要求1所述的冷藏柜的储物架,其特征在于,还包括固定轴(17),所述固定轴(17)用于固定在所述冷藏腔(2),且所述固定轴(17)插装于所述转动轴(11)内,所述固定轴(17)的外壁贴合于所述转动轴(11)的内壁,所述转动轴(11)的内壁沿所述转动轴(11)的长度方向开设有通道槽,以形成所述出气通道(13)。

3.根据权利要求1所述的冷藏柜的储物架,其特征在于,所述层架(12)设置有至少两块分隔板(15),所述分隔板(15)用以将所述层架(12)沿所述转动轴(11)的周向分隔成至少两个储物单元(16)。

4.根据权利要求3所述的冷藏柜的储物架,其特征在于,所述分隔板(15)的数量为三块,三块所述分隔板(15)将所述层架(12)沿所述转动轴(11)的周向分隔成三个所述储物单元(16)。

5.根据权利要求4所述的冷藏柜的储物架,其特征在于,三块所述分隔板(15)将所述层架(12)沿所述转动轴(11)的周向呈120度分隔。

6.根据权利要求3所述的冷藏柜的储物架,其特征在于,所述层架(12)包括底层架(121)以及非底层架(122),所述底层架(121)固定于所述转动轴(11)的底部,所述分隔板(15)将所述非底层架(122)划分为至少两块层架板(123),相邻的上下所述分隔板(15)之间设置有第一插槽(18),所述层架板(123)插装于所述第一插槽(18),以形成所述储物单元(16)。

7.根据权利要求6所述的冷藏柜的储物架,其特征在于,所述转动轴(11)的外壁设置有第二插槽(111),所述层架板(123)还插装于所述第二插槽(111)。

8.根据权利要求6所述的冷藏柜的储物架,其特征在于,相邻的上下所述分隔板(15)一体成型。

9.一种冷藏柜,其特征在于,包括冷藏腔(2)以及如权利要求1至8任一项所述的冷藏柜的储物架(1),所述储物架(1)设置在所述冷藏腔(2)内。

10.根据权利要求9所述的冷藏柜,其特征在于,所述储物架(1)还包括固定轴(17),所述固定轴(17)的顶部固定在所述冷藏腔(2)的底部,且所述固定轴(17)插装于所述转动轴(11)内,所述固定轴(17)的外壁贴合于所述转动轴(11)的内壁,所述转动轴(11)的内壁沿所述转动轴(11)的长度方向开设有通道槽,以形成所述出气通道(13),所述冷藏腔(2)的底部开设有通孔(21),以供所述出气通道(13)与冷藏柜的冷气通道连通。
