专利号: 2019206361656
申请人: 杭州追猎科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

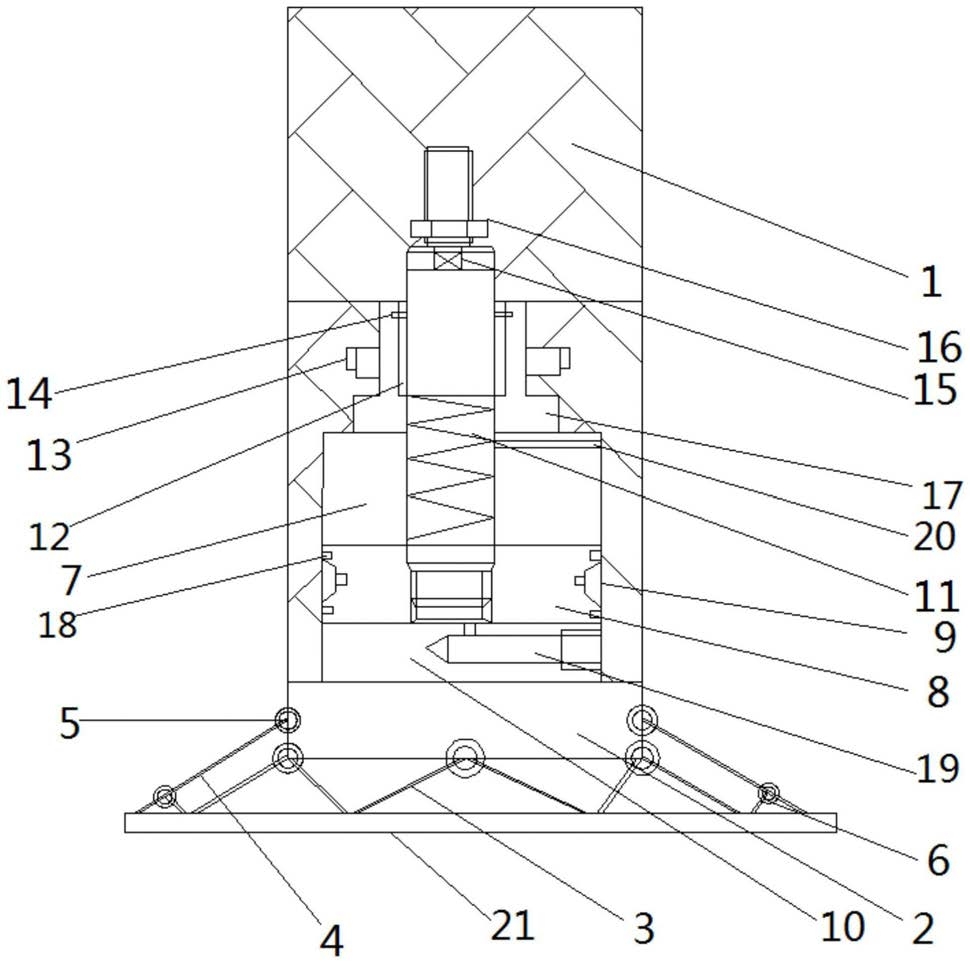

1.一种便于安装的梅花桩,包括管桩(1),其特征在于:所述管桩(1)的最底部固定连接有固定板(2),所述固定板(2)的底部活动接有支撑杆(3),在支撑杆(3)两侧的固定板(2)上均固定连接有连接杆(4),所述两个支撑杆(3)通过绞型环(6)活动连接,所述固定板(2)的内壁通过支撑杆(3)均固定连接有绞型座(5),所述管桩(1)的内部固定接有气缸(7),所述气缸(7)的下端固定接有活塞(8),所述气缸(7)的最下端固定接有后缸盖(10),所述活塞(8)的内壁两侧均固定接有导向环(9),所述活塞(8)的内壁两侧均固定接有活塞密封圈(18),所述气缸(7)的中间活动接有活塞杆(15),所述活塞杆(15)的上端嵌有六角螺栓(16),所述活塞杆(15)的下端固定连接有弹簧(11),所述气缸(7)的上侧端均固定连接有螺母(13),所述活塞杆(15)的侧端均固定连接有导向套(12),所述气缸(7)的上端固定连接有前缸盖(17),所述后缸盖(10)的右端固定连接有进气口(19),所述前缸盖(17)的右侧固定接有呼吸孔(20)。

2.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述管桩(1)与活塞杆(15)通过螺栓(16)固定连接。

3.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述固定板(2)侧面环绕有防护伞。

4.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述绞型环(6)及绞型座(5)的数量各有二个和四个。

5.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述弹簧(11)为压缩弹簧。

6.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述导向套(12)位于前缸盖(17)内侧。

7.根据权利要求1所述的一种便于安装的梅花桩,其特征在于:所述支撑杆(3)下方固定连接有吸盘(21)。
