专利号: 2019206466446
申请人: 山东金格瑞机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

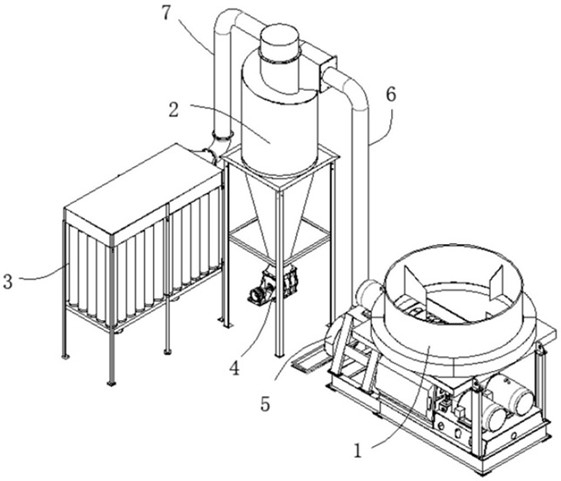

1.一种秸秆破捆粉碎一体机,其特征在于,包括依次连接的进料机构、破捆机构、粉碎机构和卸料除尘机构;

所述进料机构下部设置破捆机构,所述破捆机构下方设置粉碎机构;所述卸料除尘机构包括风机,所述风机的进口与破碎机构的出料口衔接,所述风机的出口连接有旋风除尘器,所述旋风除尘器的侧出口连接有收尘箱,所述旋风除尘器的下出口连接有卸料器;

成捆物料经进料机构进入破捆装置进行破捆粗碎,然后进入破碎装置中进行粉碎,粉碎后的物料通过风机的抽吸作用进入旋风除尘器进行粉尘分离,与物料分离后的粉尘进入收尘箱进行收集,与粉尘分离后的物料通过卸料器卸料。

2.根据权利要求1所述的一种秸秆破捆粉碎一体机,其特征在于,所述进料机构包括机架,所述机架上部转动安装有进料筒,所述进料筒的内壁沿圆周均布多个拨盘,所述拨盘与进料筒内壁呈设定角度,每个拨盘与进料筒内壁的角度各不相同。

3.根据权利要求1所述的一种秸秆破捆粉碎一体机,其特征在于,所述破捆机构包括与机架连接的中壳体,所述中壳体的进料口与进料筒衔接,所述中壳体内安装有破捆转子,所述破捆转子底部设置有筛板。

4.根据权利要求3所述的一种秸秆破捆粉碎一体机,其特征在于,所述筛板包括多个相互平行的支撑筋,所述支撑筋上部设置多个相互平行的连接轴,所述连接轴与支撑筋呈设定角度交错布置。

5.根据权利要求3所述的一种秸秆破捆粉碎一体机,其特征在于,所述粉碎机构包括与中壳体衔接的下壳体,所述中壳体与下壳体组成粉碎腔,所述粉碎腔内成对设置有粉碎转子,下壳体底部安装有筛网,筛网下方衔接储料仓。

6.根据权利要求5所述的一种秸秆破捆粉碎一体机,其特征在于,所述储料仓的两侧对称设置有出料管和风量调节管,所述出料管和风量调节管同轴,所述出料管与风机连通。

7.根据权利要求5所述的一种秸秆破捆粉碎一体机,其特征在于,所述破捆转子与粉碎转子均包括转子轴,所述转子轴上套装多个相互平行的转盘,转盘周向均匀布置多个锤片轴,所述锤片轴与转子轴平行,每个锤片轴上在相邻两个转盘之间布置多个锤片。

8.根据权利要求7所述的一种秸秆破捆粉碎一体机,其特征在于,所述锤片在锤片轴和转盘组成的多个空间内交错布置,即相邻两个转盘之间的空间内,相邻转轴上锤片的设置位置各不相同;粉碎转子中第一转子上的锤片与第二转子上的锤片呈交错布置。

9.根据权利要求5所述的一种秸秆破捆粉碎一体机,其特征在于,所述下壳体的内侧壁设有插槽,插槽内插接有筛网;所述下壳体的正面和背面均设置有观察窗。

10.根据权利要求9所述的一种秸秆破捆粉碎一体机,其特征在于,所述粉碎腔的内壁上设置有凸起部,其中第一凸起部位于中壳体内表面,第二凸起部位于下壳体内表面,筛网位于第一凸起部和第二凸起部之间。
