专利号: 2019206492296
申请人: 泉州航星企业管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

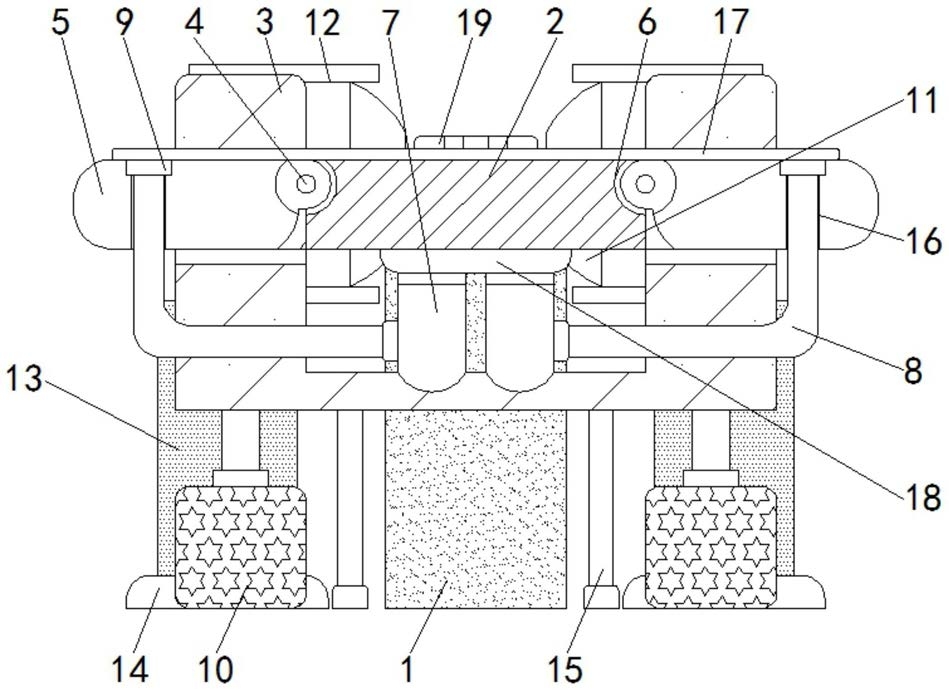

1.尿裤芯体交叉式折叠机,包括安装底座(1)和移动底座(3),其特征在于:所述安装底座(1)的顶部固定连接有放置台(2),所述移动底座(3)的背面固定连接有固定壳(12),所述固定壳(12)的底部固定连接有主伸缩杆(13),所述主伸缩杆(13)的底部固定连接有支撑脚(14),所述固定壳(12)的背面固定连接有旋转电机(11),所述移动底座(3)的正面设置有旋转块(5),所述旋转电机(11)的正面通过输出轴固定连接固定盘(4),所述放置台(2)的左右两侧均开设有凹槽(6),所述凹槽(6)与固定盘(4)相接触,所述固定盘(4)与旋转块(5)固定连接,所述放置台(2)的底部固定连接有固定块(18),所述固定块(18)的底部固定连接有风机(7),两个所述风机(7)的相背面均连通有伸缩风管(8),两个所述伸缩风管(8)的顶部均连通有内置吸嘴(9),所述旋转块(5)的内部开设有插槽(16),所述插槽(16)与伸缩风管(8)相接触,所述放置台(2)的顶部放置有纸尿裤芯体(17),所述放置台(2)的背面固定连接有压块(19),所述压块(19)的底部与纸尿裤芯体(17)相接触,所述移动底座(3)的底部固定连接有电动推杆(10),所述移动底座(3)的底部固定连接有支撑伸缩杆(15)。

2.根据权利要求1所述的尿裤芯体交叉式折叠机,其特征在于:所述旋转块(5)的数量不少于两个,所述风机(7)的数量与旋转块(5)的数量相同,所述固定块(18)与安装底座(1)固定连接。

3.根据权利要求1所述的尿裤芯体交叉式折叠机,其特征在于:所述旋转电机(11)的输出轴贯穿固定壳(12)、移动底座(3)和放置台(2)并延伸至凹槽(6)的内部,所述旋转电机(11)的输出轴与固定壳(12)、移动底座(3)和放置台(2)均为活动连接。

4.根据权利要求1所述的尿裤芯体交叉式折叠机,其特征在于:所述移动底座(3)的正面固定连接有限位板,所述限位板的数量为两个,所述限位板的顶部与旋转块(5)相接触。

5.根据权利要求1所述的尿裤芯体交叉式折叠机,其特征在于:所述支撑伸缩杆(15)的长度小于主伸缩杆(13)的长度,所述支撑伸缩杆(15)的宽度小于主伸缩杆(13)的宽度。

6.根据权利要求1所述的尿裤芯体交叉式折叠机,其特征在于:所述放置台(2)的顶部镀有锌层,所述旋转块(5)由碳钢制成,所述支撑脚(14)由橡胶制成。
