专利号: 2019206551114
申请人: 平潭煜想时代科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

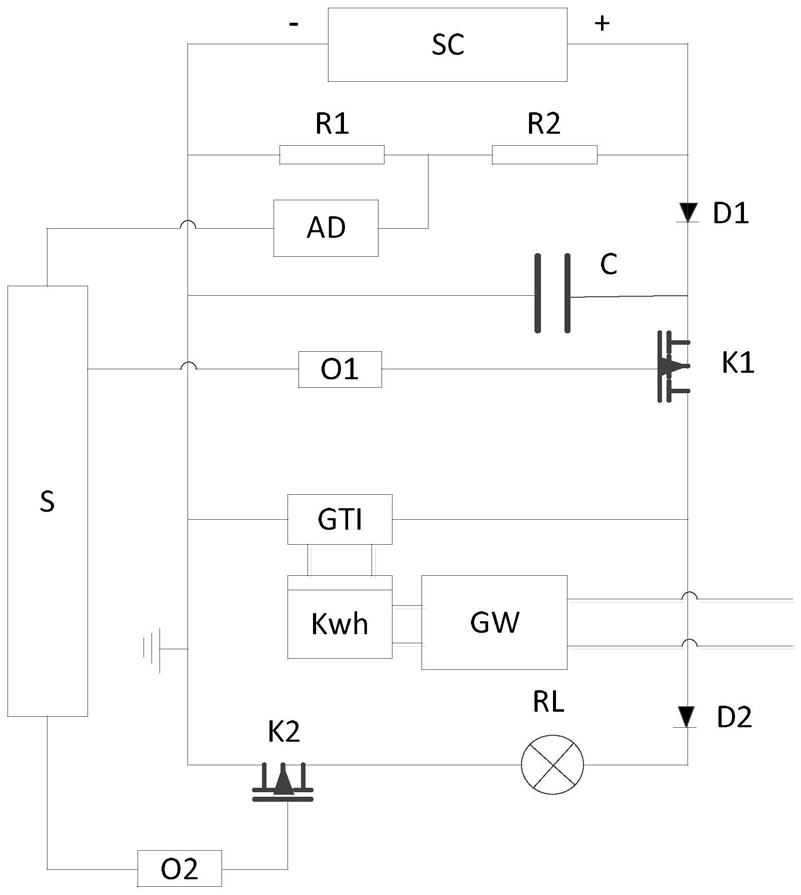

1.一种不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,包括多个太阳能路灯以及共用的双向电表;其中,每一太阳能路灯包括太阳能面板、电压采集单元、第一开关单元、第二开关单元、并网逆变器、单片机以及路灯;所述电压采集单元与所述单片机电连接,并用于采集所述太阳能面板的电压;所述第一开关单元与所述单片机电连接,并串联于所述太阳能面板以及所述并网逆变器之间;所述第二开关单元与所述单片机电连接,并串联于所述路灯以及所述并网逆变器之间;所述双向电表串联于所述并网逆变器以及国网标准线路之间。

2.根据权利要求1所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,所述电压采集单元包括第一电阻、第二电阻、第一AD转换器、电容以及二极管;所述第一电阻以及所述第二电阻相串联,且所述第一电阻以及所述第二电阻整体与所述太阳能面板相并联;所述第一AD转换器的一端连接于所述第一电阻以及所述第二电阻之间,另一端与所述单片机电连接;所述电容与所述太阳能面板相并联;所述二极管串联于所述太阳能面板以及所述并网逆变器之间。

3.根据权利要求2所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,所述第一电阻和所述第二电阻的阻值相等。

4.根据权利要求1所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,所述第一开关单元包括第一光耦合器以及第一P沟道MOSFET管;所述第一P沟道MOSFET管的源极连接所述太阳能面板;所述第一P沟道MOSFET管的漏极连接并网逆变器,所述第一光耦合器串联于所述第一P沟道MOSFET管的漏极的栅极以及所述单片机之间。

5.根据权利要求1所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,所述第二开关单元包括第二光耦合器以及第二P沟道MOSFET管;所述第二P沟道MOSFET管的源极连接所述路灯;所述第二P沟道MOSFET管的漏极连接并网逆变器,所述第二光耦合器串联于所述第二P沟道MOSFET管的漏极的栅极以及所述单片机之间。

6.根据权利要求1所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,所述单片机为AT89c51。

7.根据权利要求1所述的不带蓄电池通过市电并网的太阳能路灯系统,其特征在于,进一步包括第二二极管串联于所述并网逆变器以及所述路灯之间。
