专利号: 2019206633716
申请人: 泉州耐博服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

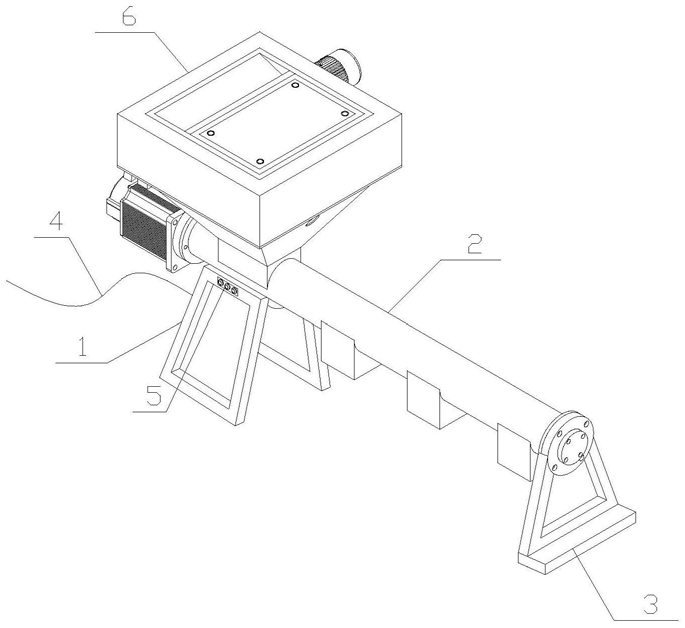

1.一种鸭子喂食装置,包括支撑架(1)、输送装置(2)、固定架(3)、电源线(4)和控制器(5),其特征在于:还包括打散机构(6),所述支撑架(1)顶端内侧设置有输送装置(2),所述输送装置(2)右端底部通过手弧焊的方式与固定架(3)顶端内侧进行焊接,所述支撑架(1)左端底部与电源线(4)相连接,所述支撑架(1)前端面上端中部设置有控制器(5),所述输送装置(2)左端顶部设置有打散机构(6),所述输送装置(2)由第一电机(21)、输送管(22)、进料管(23)、进料装置(24)、出料口(25)、转动座(26)、转动杆(27)和搅拌叶(28)组成,所述第一电机(21)右端面通过螺栓与输送管(22)左端面进行螺栓连接,所述输送管(22)顶端四分之一处通过手弧焊的方式与进料管(23)底端面进行焊接,所述进料管(23)顶端面设置有进料装置(24),所述输送管(22)底端面内中部与出料口(25)相连接,所述输送管(22)右端面通过螺栓与转动座(26)进行固定连接,所述第一电机(21)右端中部通过输出轴与转动杆(27)左端面进行转动连接,并且转动杆(27)右端面与转动座(26)左端中部进行转动连接,所述转动座(26)外径表面通过手弧焊的方式与搅拌叶(28)进行焊接,所述输送管(22)底部四分之一处通过手弧焊的方式与支撑架(1)顶部内侧进行焊接,所述打散机构(6)由箱体(61)、固定框(62)、倾斜板(63)、检修窗(64)、第二电机(65)、第一轴承(66)、转动轴(67)、打散叶(68)、第二轴承(69)和开口(610)组成,所述箱体(61)顶端中部通过手弧焊的方式与固定框(62)外侧进行焊接,所述固定框(62)顶部左端设置有倾斜板(63),所述固定框(62)顶部右端与检修窗(64)顶端四角进行螺栓连接,所述箱体(61)右端中部设置有第二电机(65),所述第二电机(65)左端中部通过输出轴与第一轴承(66)进行转动连接,所述第一轴承(66)左端中部与转动轴(67)进行插接,所述转动轴(67)外径表面通过手弧焊的方式与打散叶(68)进行焊接,所述转动轴(67)左端与第二轴承(69)右端内中部进行转动连接,所述箱体(61)底端中部设置有开口(610),所述箱体(61)底端四周与进料装置(24)顶端面进行螺栓连接,所述电源线(4)、第一电机(21)和第二电机(65)均与控制器(5)进行电连接,所述控制器(5)设置有两个端口,并且两个端口分别与第一电机(21)和第二电机(65)进行电连接。

2.根据权利要求1所述的一种鸭子喂食装置,其特征在于:所述进料装置(24)包括主体(251)、斜面(252)和纳米层(253),所述主体(251)底端中部通过手弧焊的方式与斜面(252)进行焊接,所述斜面(252)内侧通过强力胶与纳米层(253)外侧进行粘接,所述斜面(252)底端面与进料管(23)顶端面进行固定连接。

3.根据权利要求1所述的一种鸭子喂食装置,其特征在于:所述第二电机(65)外表面焊接有散热片,并且散热片设置有两片以上,且散热片之间的距离为1CM。

4.根据权利要求1所述的一种鸭子喂食装置,其特征在于:所述倾斜板(63)向下倾斜角度为30度,并且表面呈光滑状。

5.根据权利要求1所述的一种鸭子喂食装置,其特征在于:所述检修窗(64)顶端面设置有四个螺孔,并且螺孔直径为8MM。

6.根据权利要求2所述的一种鸭子喂食装置,其特征在于:所述打散叶(68)呈螺旋状,并且表面呈圆滑状。

7.根据权利要求2所述的一种鸭子喂食装置,其特征在于:所述箱体(61)内底部左右两端设置有辅助倾斜块,并且倾斜角度为30度。
