专利号: 2019206635552
申请人: 泉州耐博服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

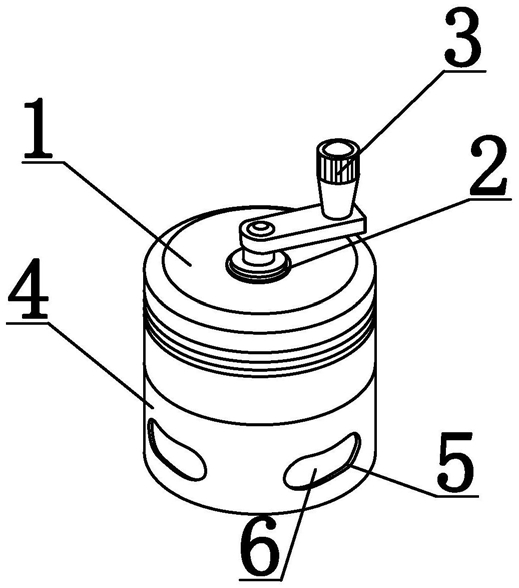

1.一种烟草加工生产用研磨装置,包括顶壳(1)、联轴器(2)、转动手把(3)、底壳(4)、观察窗口(5)、钢化玻璃(6)、转盘(7)、第一研磨组件(8)、支板(9)、第二研磨组件(10)和落料孔(11),其特征在于:还包括筛选装置(12),所述筛选装置(12),所述顶壳(1)顶端中部设置有转动手把(3),所述转动手把(3)底端设置有一转轴,且该转轴通过联轴器(2)贯穿顶壳(1)顶端中部与转盘(7)顶端圆心处进行转动连接,所述转盘(7)底端设置有第一研磨组件(8),所述支板(9)底端与筛选装置(12)进行螺纹连接,所述支板(9)顶端设置有第二研磨组件(10),所述支板(9)内侧设置有落料孔(11),所述底壳(4)顶端设置有螺纹接头,且通过该螺纹接头与顶壳(1)底端内侧进行螺纹连接,所述底壳(4)外侧设置有观察窗口(5),且钢化玻璃(6)嵌入在观察窗口(5)内,所述底壳(4)内侧设置有筛选装置(12),所述筛选装置(12)由支管(121)、第一磁铁(122)、第一筛选板(123)和第二筛选板(124)组成,所述支管(121)底端与底壳(4)内侧中部进行螺纹连接,所述支管(121)中部设置有一插孔,且第一磁铁(122)插入在该插孔内,所述支管(121)外侧设置有卡槽,且通过该卡槽分别对第一筛选板(123)和第二筛选板(124)进行支撑,所述支管(121)顶端与支板(9)进行螺纹连接,所述第一筛选板(123)结构相同,均由外框(1231)、固定杆(1232)、插管(1233)、第二磁铁(1234)和筛网(1235)组成,所述外框(1231)内侧圆心通过固定杆(1232)与插管(1233)进行焊接,所述第二磁铁(1234)粘接在插管(1233)外侧,所述筛网(1235)覆盖在外框(1231)底端,且通过夹板进行夹紧固定,所述插管(1233)插接在支管(121)外侧。

2.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述转动手把(3)外侧设置有一层橡胶垫,且该橡胶垫外侧设置有防滑纹路。

3.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述第一研磨组件(8)和第二研磨组件(10)对立设置,外侧均设置有研磨纹路,且之间的间隔小于0.2CM。

4.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述落料孔(11)内径小于为0.2CM。

5.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述支管(121)由下至上逐渐缩小,且中部设置有两个卡槽。

6.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述第一筛选板(123)内的筛网(1235)网口大于第二筛选板(124)内的筛网(1235)网口。

7.根据权利要求1所述的一种烟草加工生产用研磨装置,其特征在于:所述第一磁铁(122)和第二磁铁(1234)为异极相对。
