专利号: 201920677745X
申请人: 泉州航星企业管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

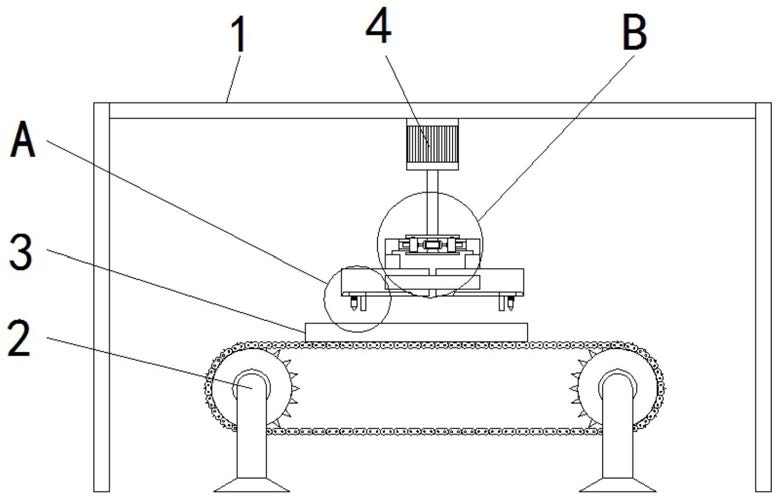

1.纸尿裤试用装包装设备,包括支撑架(1)和传送装置(2),其特征在于:所述支撑架(1)的底部固定安装有传送装置(2),所述支撑架(1)的内腔顶壁固定安装有电动推杆(4),所述电动推杆(4)的底端固定安装有依次从上到下数量为两个的夹板(5),两个所述夹板(5)的相对一侧之间固定安装有双轴电机(6),所述双轴电机(6)的两个输出轴均固定安装有螺纹杆(7),所述螺纹杆(7)的外壁套设有螺纹套管(8),两个螺纹套管(8)的相背一侧均固定安装有两个连接杆(9),所述连接杆(9)远离螺纹套管(8)的一端固定安装有固定块(10),所述固定块(10)的底端固定安装有连接块(11),所述连接块(11)的底端固定安装有空心板(12),所述空心板(12)的内壁活动连接有实心杆(13),所述空心板(12)的底端开设有滑槽(14),所述滑槽(14)的内壁活动连接有滑块(15),所述滑块(15)的底端固定安装有空心柱(16),所述空心柱(16)的内腔顶壁固定安装有弹簧(17),所述弹簧(17)的底端固定安装有切刀(18),所述滑块(15)的底端固定安装有热封装置(19),所述传送装置(2)的顶端固定安装有包装塑料条(3)。

2.根据权利要求1所述的纸尿裤试用装包装设备,其特征在于:所述传送装置(2)包括传送带、传送轴和底座,底座的顶端与传送轴活动连接,传送轴位于传送带的内壁。

3.根据权利要求1所述的纸尿裤试用装包装设备,其特征在于:所述双轴电机(6)的顶端与底端均通过减震块与两个夹板(5)固定连接,所述螺纹套管(8)位于两个双轴电机(6)的左右两侧。

4.根据权利要求1所述的纸尿裤试用装包装设备,其特征在于:所述螺纹套管(8)的内壁开设有螺纹道,所述螺纹杆(7)的外壁开设有螺纹条,所述螺纹道和螺纹条相互适配。

5.根据权利要求1所述的纸尿裤试用装包装设备,其特征在于:所述连接杆(9)的数量为四个,四个连接杆(9)两两为一组,同组的两个连接杆(9)分别位于螺纹杆(7)的上下方。

6.根据权利要求1所述的纸尿裤试用装包装设备,其特征在于:所述空心板(12)的内壁为中空状,所述实心杆(13)的外壁直径小于空心板(12)的内壁直径,所述实心杆(13)和空心板(12)的内壁相互适配。
