专利号: 2019206838167
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

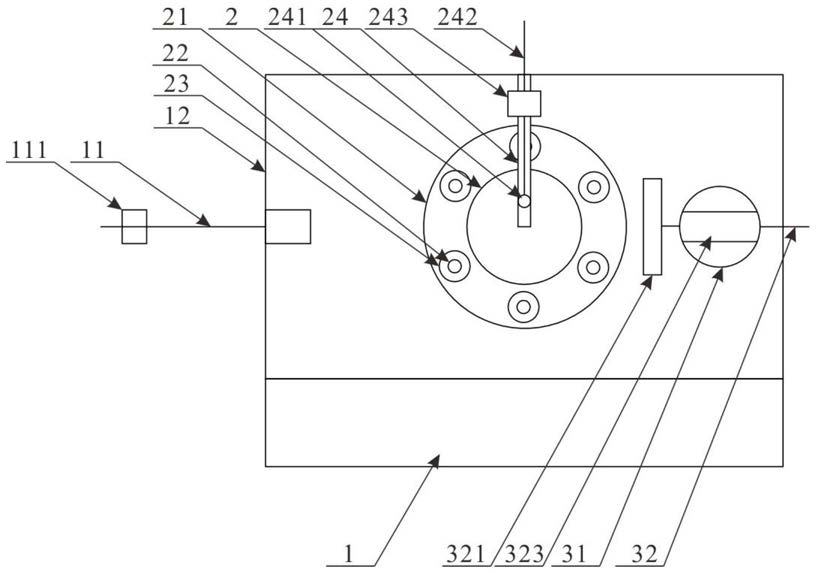

1.一种用于铣削平面的铣床夹具,其特征在于,包括底座的一侧设置有侧板,侧板上设置有定位凸台,定位凸台与侧板连接部套设有限位盘,所述限位盘上开设有若干定位孔,定位孔内套接有限位杆,限位杆与定位孔连接部套设有限位螺母;侧板的一端与转动螺杆的末端铰接,转动螺杆的末端套设有转动螺母;侧板上与转动螺杆相对的另一侧固定设置有连接柱,连接柱上端与限位臂铰接,限位臂上活动安装有抵接盖,限位臂的末端设置有与转动螺杆配合的限位卡口。2.根据权利要求1所述的用于铣削平面的铣床夹具,其特征在于,所述限位臂上开设有活动槽,活动槽内套接有活动螺杆,活动螺杆的下端与抵接盖连接,活动螺杆与活动槽连接部设置有活动螺母。3.根据权利要求1所述的用于铣削平面的铣床夹具,其特征在于,所述侧板和定位凸台上贯穿设置有限位槽,限位槽内活动设置有限位推杆。4.根据权利要求3所述的用于铣削平面的铣床夹具,其特征在于,所述限位推杆的下部与移动螺杆铰接,移动螺杆贯穿设置于侧板内且与限位槽平行。5.根据权利要求4所述的用于铣削平面的铣床夹具,其特征在于,所述移动螺杆与侧板连接部套设有移动螺母。
