专利号: 2019206905937
申请人: 河南普绿环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

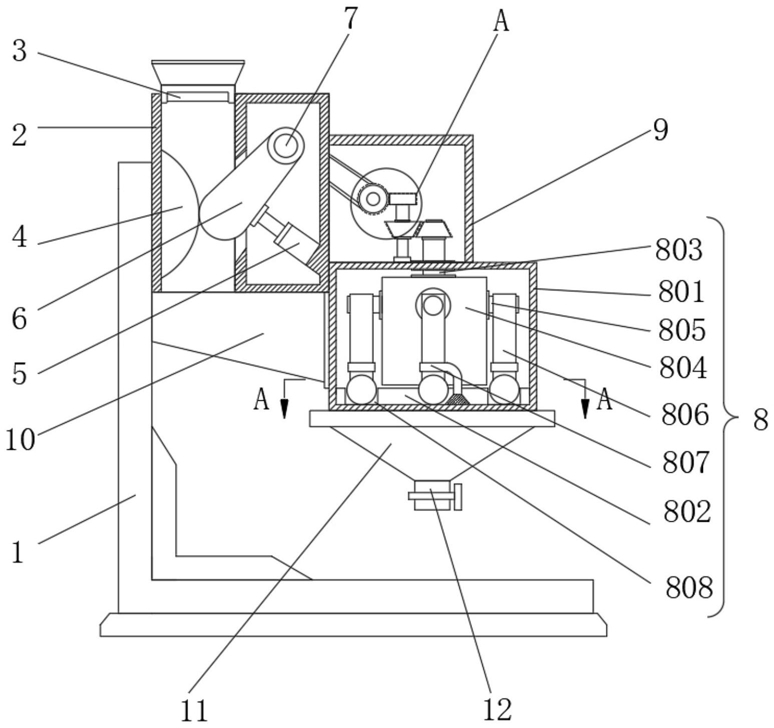

1.一种碳素粉料生产增碳剂的设备,包括机座(1),其特征在于:所述机座(1)的一侧侧壁焊接有破碎室(2),所述破碎室(2)的上表面设有进料斗(3),所述破碎室(2)的一侧侧壁固定安装有颚板(4),且破碎室(2)远离颚板(4)的一侧内侧壁螺栓固定有气缸(5),所述气缸(5)的一端螺栓固定有破碎锤(6),所述破碎锤(6)的顶端固定安装有驱动电机(7),所述破碎室(2)的底部外表面一侧设有研磨机构(8),所述驱动电机(7)通过皮带传动连接有传动机构(9),所述破碎室(2)的底部与研磨机构(8)的一侧侧壁之间设有导料槽(10),所述研磨机构(8)的底部外表面焊接有下料腔(11),所述下料腔(11)的底端设有出料口(12)。2.根据权利要求1所述的一种碳素粉料生产增碳剂的设备,其特征在于:所述研磨机构(8)包括研磨室(801)、基台(802)、主轴(803)、基座(804)、连杆(805)、研磨杵(806)、毛刷(807)、研磨槽(808)以及下料口(809),所述研磨室(801)与导料槽(10)的一侧相焊接,所述研磨室(801)的内底壁设有基台(802),所述基台(802)的上表面轴承连接有主轴(803),所述主轴(803)的外表面套接有基座(804),所述基座(804)的外侧壁焊接有连杆(805),所述连杆(805)的外侧壁套接有研磨杵(806),所述研磨杵(806)靠近基台(802)的一端固定安装有毛刷(807),所述基台(802)的内部开设有研磨槽(808),所述研磨杵(806)的一侧上表面开设有下料口(809)。3.根据权利要求1所述的一种碳素粉料生产增碳剂的设备,其特征在于:所述传动机构(9)包括传动室(901)、连接轴(902)、从动轮(903)、第一啮合齿轮(904)、立轴(905)、第二啮合齿轮(906)以及第一锥齿轮(907),所述传动室(901)焊接于所述破碎室(2)的一侧侧壁,且传动室(901)的内侧壁螺栓固定有连接轴(902),所述连接轴(902)的外表面依次套接有从动轮(903)以及第一啮合齿轮(904),所述从动轮(903)通过皮带与驱动电机(7)固定连接,所述传动室(901)的内底壁轴承连接有立轴(905),所述立轴(905)的顶端套接有第二啮合齿轮(906),所述第一啮合齿轮(904)与第二啮合齿轮(906)相啮合,所述第一所述立轴(905)的外侧壁且位于第二啮合齿轮(906)的正下方套接有另一锥齿轮,该锥齿轮的外表面啮合连接有第一锥齿轮(907)。4.根据权利要求2所述的一种碳素粉料生产增碳剂的设备,其特征在于:所述主轴(803)的顶端垂直插设于传动室(901)的内部,且主轴(803)的顶端与第一锥齿轮(907)相套接。5.根据权利要求1所述的一种碳素粉料生产增碳剂的设备,其特征在于:所述破碎锤(6)的一侧通过驱动电机(7)与颚板(4)的侧壁相抵接。6.根据权利要求2所述的一种碳素粉料生产增碳剂的设备,其特征在于:所述研磨杵(806)的数量为四个,四个所述研磨杵(806)分布通过连杆(805)于基座(804)的外侧壁呈环形设置,四个所述研磨杵(806)均呈垂直设置,且四个研磨杵(806)的底端均呈球形设置并且与研磨槽(808)的内侧壁相贴合。
