专利号: 2019206906342
申请人: 河南普绿环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

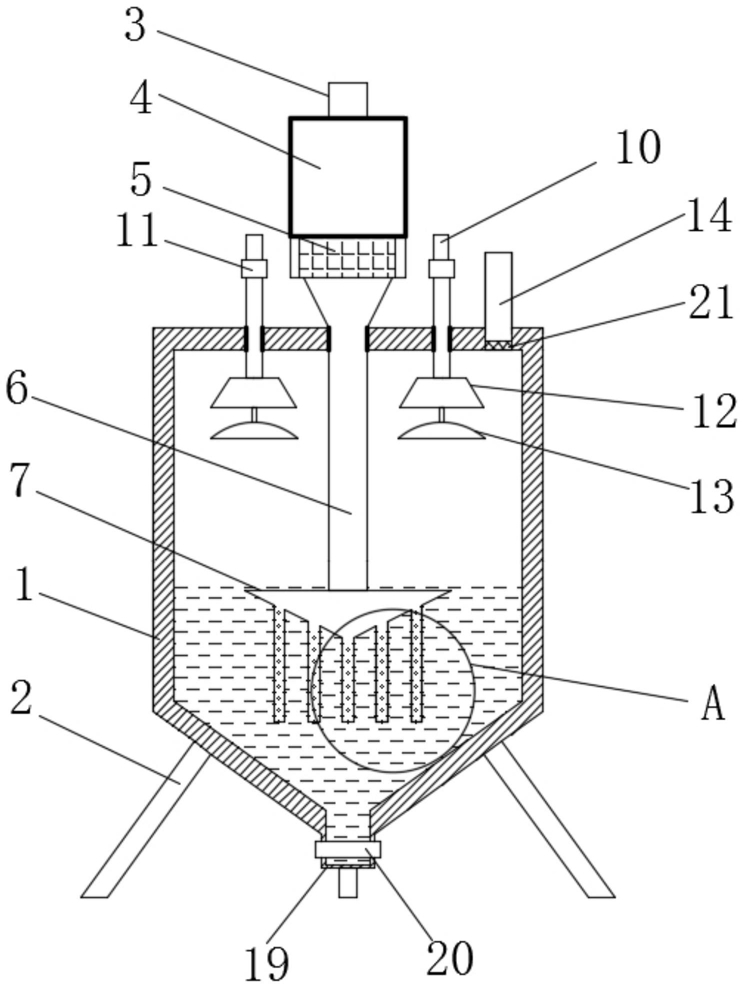

1.一种工业废气粉尘处理装置,包括箱体(1),其特征在于:所述箱体(1)顶部中心贯穿连接导气管(6),所述导气管(6)顶部固定连接过滤盒(5),所述过滤盒(5)顶部固定连接有导风机(4),且导风机(4)顶部设置有进风口(3),所述导气管(6)底部固定连接有分流体(7),且分流体(7)为圆锥形,所述分流体(7)侧壁连接有多个通气导管(8),多个所述通气导管(8)管壁均密布有出气孔(9),所述箱体(1)顶部贯穿连接有两个进水管(10),且进水管(10)靠近其进水口的位置连接有阀门(11),所述进水管(10)底部固定连接有雾化喷头(12),所述雾化喷头(12)底部通过支柱固定连接有导流板(13),且导流板(13)为圆弧形,所述箱体(1)顶部贯穿连接有出风管(14),所述箱体(1)前壁通过合页转动连接有箱门(16),所述箱门(16)设置有观察窗(17),所述箱门(16)前壁右侧设置有平面锁(18),所述箱体(1)底部固定连接有四个支架(2),且支架(2)均匀分布固定连接在箱体(1)四周。

2.根据权利要求1所述的一种工业废气粉尘处理装置,其特征在于:所述过滤盒(5)外壁设置有把手(15)。

3.根据权利要求1所述的一种工业废气粉尘处理装置,其特征在于:两个所述进水管(10)对称分布在进风口(3)两侧。

4.根据权利要求1所述的一种工业废气粉尘处理装置,其特征在于:所述出风管(14)进风口处设置有汽液过滤网(21),且汽液过滤网(21)与出风管(14)是通过螺栓定连接。

5.根据权利要求1所述的一种工业废气粉尘处理装置,其特征在于:所述箱门(16)边缘四周设置有密封条。

6.根据权利要求1所述的一种工业废气粉尘处理装置,其特征在于:所述箱体(1)底部为锥形体,且箱体(1)底部设置有出水口(19),所述出水口(19)靠进出水端设置有节流阀(20)。
