专利号: 2019206963487
申请人: 安徽恒硕纺织品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

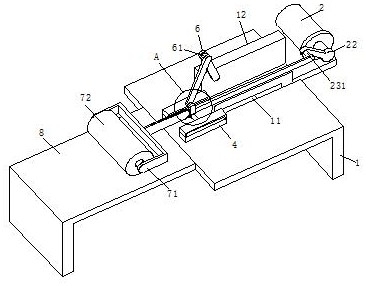

1.一种纤维含量快速测定仪,包括压实揉平机构,所述压实揉平机构包括支撑架(1)与压辊(72),其特征在于:所述支撑架(1)的一侧焊接设有固定板(21),所述固定板(21)的上表面固定设有旋转电机(2),所述旋转电机(2)的一端通过中心轴转动设有转环(22),所述转环(22)的表面焊接设有转杆(23),所述转杆(23)的一端垂直设有第一插杆(231),所述第一插杆(231)的一端转动设有驱动杆(3),所述驱动杆(3)的一端焊接设有连接块(31),所述连接块(31)的下端对称转动插设有活动辊(32),所述支撑架(1)的上表面对称焊接设有支撑板(4),所述活动辊(32)的一端转动设置在支撑板(4)的上表面,所述连接块(31)远离驱动杆(3)的一侧铰接设有推杆(7),所述推杆(7)的一端焊接设有固定架(71),所述固定架(71)的一端内侧垂直焊接设有转轴,所述转轴的一端转动插设在压辊(72)的端部,所述支撑架(1)的一端焊接设有压料架(8),所述压辊(72)位于压料架(8)的上表面。

2.根据权利要求1所述的一种纤维含量快速测定仪,其特征在于:所述支撑架(1)靠近固定板(21)的一侧中部贯穿开设有转槽(11),所述驱动杆(3)的一端活动贯穿转槽(11)的表面设置。

3.根据权利要求1所述的一种纤维含量快速测定仪,其特征在于:所述支撑架(1)的上表面焊接设有侧板(12),所述侧板(12)的表面通过转轴转动设有连接杆(6),所述连接杆(6)的一端垂直设有第三插杆(61),所述第三插杆(61)的一端转动插设有限位杆(5),所述限位杆(5)的一端转动插设有第二插杆(51),所述第二插杆(51)的一端垂直焊接设在连接块(31)的表面。

4.根据权利要求3所述的一种纤维含量快速测定仪,其特征在于:所述第二插杆(51)及第三插杆(61)与限位杆(5)内部相切部分均设有轴承。

5.根据权利要求1所述的一种纤维含量快速测定仪,其特征在于:所述支撑板(4)的上表面焊接设有防护板(41),所述活动辊(32)位于防护板(41)的下方。

6.根据权利要求1所述的一种纤维含量快速测定仪,其特征在于:所述压辊(72)的两端开设有轴槽,所述转轴的一端位于轴槽的内部,轴槽的截面直径大于转轴的截面直径。
