专利号: 2019207086209
申请人: 赖鹏庭
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

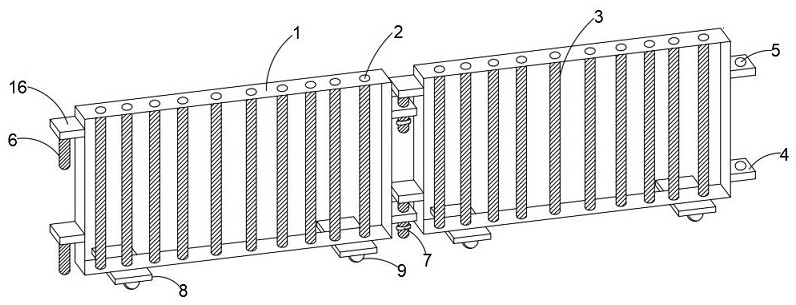

1.一种建筑施工用安全防护栅栏,包括栅栏框(1),其特征在于,所述栅栏框(1)的上侧壁开设有多个通孔(2),所述栅栏框(1)的下侧壁开设有多个与通孔(2)直径相等且位于同一竖直线的圆槽,所述通孔(2)与圆槽之间安装有防护杆(3),所述栅栏框(1)的侧壁上下固定焊接有第一连接块(4),每个所述第一连接块(4)的中部均开设有直径相同的通槽(5),所述栅栏框(1)的另一侧壁上下固定焊接有第二连接块(16),所述第二连接块(16)的下端固定安装有螺栓(6),所述螺栓(6)穿过相邻栅栏框(1)上的通槽(5)并延伸出通槽(5)的底部,所述螺栓(6)的下端外壁螺纹连接有螺母(7),所述栅栏框(1)的下侧壁固定安装有底板(8),所述底板(8)的下侧壁分别固定安装有位于栅栏框(1)的两侧的万向轮(9)。

2.根据权利要求1所述的一种建筑施工用安全防护栅栏,其特征在于,所述底板(8)的上侧壁固定连接有两个第一伸缩弹簧(10),两个所述第一伸缩弹簧(10)远离底板(8)的一端共同连接有横板(11),所述横板(11)的下侧壁固定安装有位于两个第一伸缩弹簧(10)中间的固定杆(12),所述固定杆(12)贯穿底板(8)并延伸至底板(8)的底部,所述固定杆(12)的下端设置成锥形。

3.根据权利要求2所述的一种建筑施工用安全防护栅栏,其特征在于,所述固定杆(12)的一侧开设有凹槽(13),所述凹槽(13)的内侧壁固定连接有第二伸缩弹簧(14),所述第二伸缩弹簧(14)远离凹槽(13)内侧壁的一端固定连接有限位杆(15),所述限位杆(15)远离第二伸缩弹簧(14)的一侧设置成圆弧形。

4.根据权利要求3所述的一种建筑施工用安全防护栅栏,其特征在于,位于底板(8)上的两个所述第一伸缩弹簧(10)的总弹力大于横板(11)、固定杆(12)、第二伸缩弹簧(14)、限位杆(15)的总重力。

5.根据权利要求1所述的一种建筑施工用安全防护栅栏,其特征在于,所述通槽(5)的圆心位于同一竖直线,且所述通槽(5)的直径大小与螺栓(6)的直径大小相同。

6.根据权利要求1所述的一种建筑施工用安全防护栅栏,其特征在于,每个所述防护杆(3)的外壁均粘贴有反光贴。
