专利号: 2019207094614
申请人: 杨观富
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

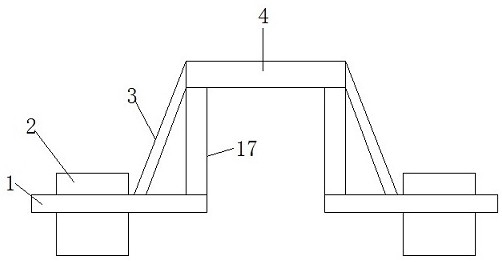

1.一种园林景观新移植树木抗倒伏支架装置,包括放置在树木旁土地上的两个放置板(1),其特征在于,两个所述放置板(1)均通过限位桩(2)与土地相连,所述限位桩(2)内设有装置腔(11),所述装置腔(11)内设有扣紧机构,两个所述放置板(1)均连接有连接杆(17),两个所述连接杆(17)上均固定安装有半扣环(4),两个所述半扣环(4)通过膨胀螺丝(7)相连接,所述半扣环(4)内固定设有防护机构。

2.根据权利要求1所述的一种园林景观新移植树木抗倒伏支架装置,其特征在于,所述扣紧机构包括设置装置腔(11)上下内壁间的滑杆(18),所述滑杆(18)上滑动连接有滑板(13),所述滑板(13)与装置腔(11)的内壁滑动连接,所述滑板(13)通过多个弹簧(14)弹性连接有连接板(12),所述滑板(13)上设有两根限位杆(15),两个所述限位杆(15)的一端均贯穿连接板(12),所述连接板(12)的上端设有压杆(16),所述装置腔(11)的上内壁设有第一条形开口,所述压杆(16)贯穿第一条形开口,所述连接板(12)的一侧固定连接有楔形条(9)和锥形杆(8),所述装置腔(11)的一侧内壁设有与写形条相配合的楔形槽(10)和第二条形开口,所述锥形杆(8)贯穿第二条形开口。

3.根据权利要求1所述的一种园林景观新移植树木抗倒伏支架装置,其特征在于,所述防护机构包括设置的半扣环(4)内的保温材料(5),所述保温材料(5)与半扣环(4)之间通过减震材料(6)相连接。

4.根据权利要求3所述的一种园林景观新移植树木抗倒伏支架装置,其特征在于,所述减震材料(6)为一圈减震弹簧。

5.根据权利要求2所述的一种园林景观新移植树木抗倒伏支架装置,其特征在于,所述滑板(13)的一端紧贴装置腔(11)的一侧内壁。

6.根据权利要求1所述的一种园林景观新移植树木抗倒伏支架装置,其特征在于,所述半扣环(4)和放置板(1)之间还设置有一个加固杆(3)。
