专利号: 201920713578X
申请人: 林锦丽
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

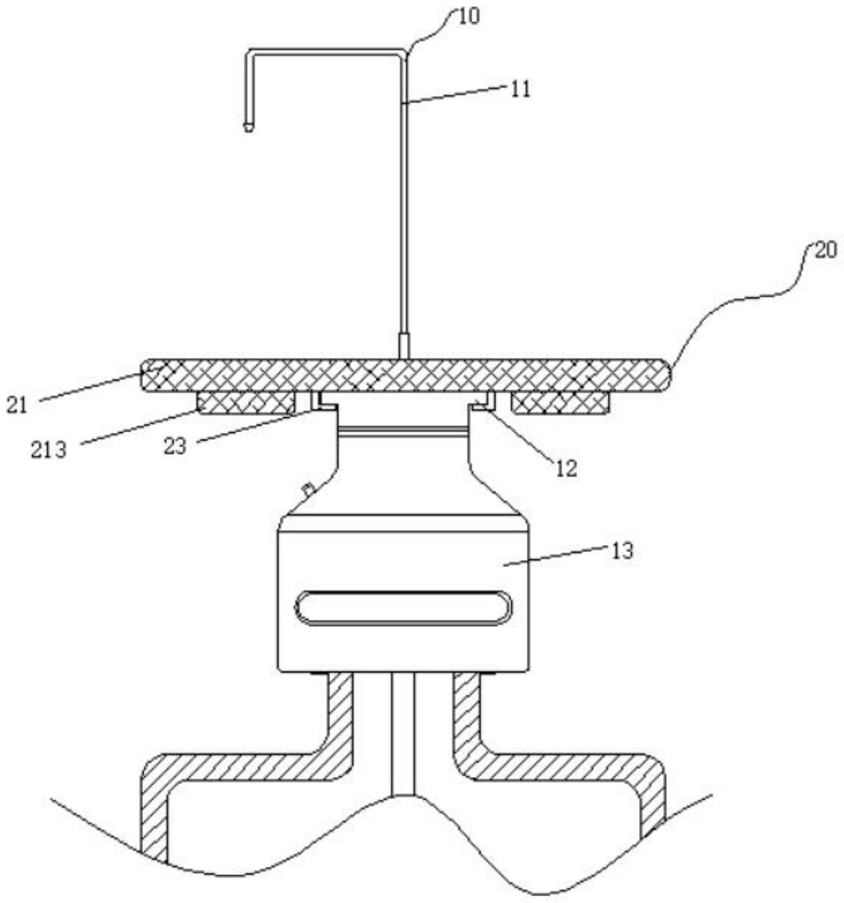

1.一种矿泉水桶抽水器,其特征在于:包括机体组件(10)和盛放组件(20),所述机体组件(10)包括出水管(11)、机体卡座(12)和机身(13),所述出水管(11)转动连接在所述机身(13)上方,所述机身(13)顶端具有所述机体卡座(12),所述盛放组件(20)包括托盘壳体(21)、托盘限位卡槽(22)和托盘固定卡槽(23),所述托盘壳体(21)滑动连接于所述机体卡座(12)上方,且所述托盘壳体(21)设置有托盘储水槽(211)、握把槽(212)、水杯座(213)和水杯容腔(214),所述托盘储水槽(211)开设于所述托盘壳体(21)的顶部,所述握把槽(212)开设于所述托盘壳体(21)的两侧,所述水杯座(213)开设于所述托盘壳体(21)的上部,所述水杯座(213)内侧具有水杯容腔(214),所述托盘限位卡槽(22)具有托盘限位卡槽臂(221)、托盘限位卡槽头(222),所述托盘限位卡槽臂(221)位于所述托盘限位卡槽头(222)的下方,且与所述托盘限位卡槽头(222)固定连接,所述托盘限位卡槽头(222)位于所述托盘壳体(21)的下方,且与所述托盘壳体(21)固定连接,所述托盘固定卡槽(23)具有托盘固定卡槽臂(231)、托盘固定卡槽头(232),所述托盘固定卡槽臂(231)位于所述托盘固定卡槽头(232)的下方,且与所述托盘固定卡槽头(232)固定连接,所述托盘固定卡槽头(232)位于所述托盘壳体(21)的下方,且与所述托盘壳体(21)固定连接。

2.根据权利要求1所述的一种矿泉水桶抽水器,其特征在于:所述水杯座(213)数量为七个,均匀的分布在所述托盘壳体(21)一周内侧,且所述水杯座(213)的内侧均有所述水杯容腔(214),所述水杯容腔(214)的深度至少为三厘米。

3.根据权利要求1所述的一种矿泉水桶抽水器,其特征在于:所述握把槽(212)为两个,对应分布在所述托盘壳体(21)的对侧,所述握把槽(212)为贯穿槽。

4.根据权利要求1所述的一种矿泉水桶抽水器,其特征在于:所述托盘限位卡槽(22)和托盘固定卡槽(23)均为L型,且呈U型分布,所述托盘限位卡槽(22)相对所述机体卡座(12)圆心的距离为所述机体卡座(12)的半径,所述托盘固定卡槽(23)为两个,且相对距离等于所述机体卡座(12)的直径。

5.根据权利要求1所述的一种矿泉水桶抽水器,其特征在于:所述出水管(11)为304不锈钢材质,且所述出水管(11)与所述机身(13)转动连接。

6.根据权利要求1所述的一种矿泉水桶抽水器,其特征在于:所述托盘储水槽(211)深度至少为2厘米。
