专利号: 2019207211961
申请人: 苏州凯维特汽车部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

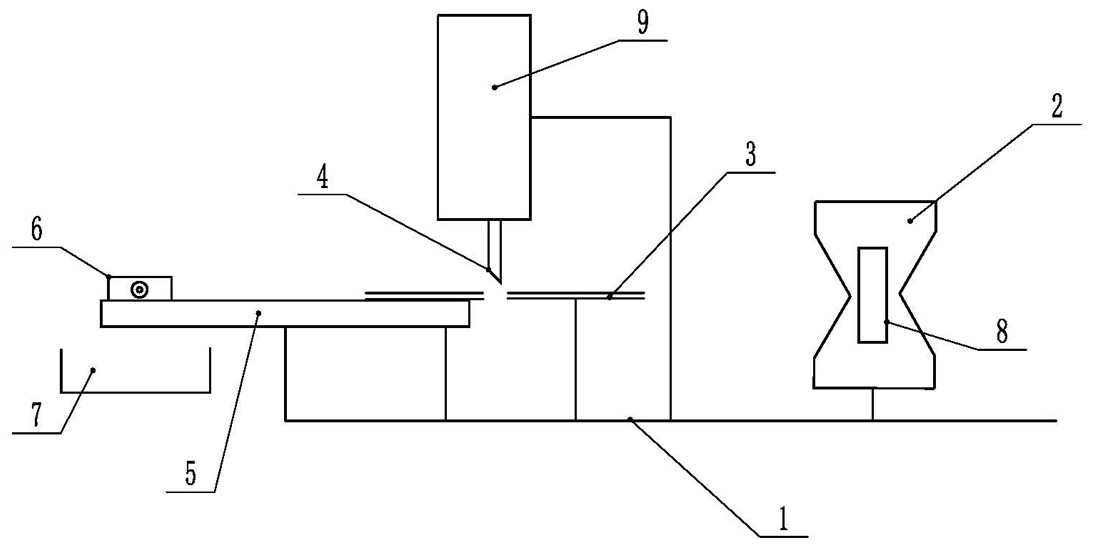

1.一种波纹管切割工装,其特征在于,包括工装架(1)以及依次设置于工装架(1)的推送装置和切割装置,还包括两个转机(8)和一个气缸(9),所述推送装置包括两个推进轮(2)和一个间距可调装置,两个推进轮(2)通过间距可调装置连接,每个推进轮(2)分别与一个转机相连,所述切割装置包括一导向槽(3),导向槽(3)的中部镂空,镂空处设有一切刀(4),切刀(4)连接气缸。

2.根据权利要求1所述的一种波纹管切割工装,其特征在于:所述推进轮(2)轮体为沙漏状,推进轮(2)轮体外边面设有防滑条纹。

3.根据权利要求1所述的一种波纹管切割工装,其特征在于:所述切刀(4)刀面为圆弧形。

4.根据权利要求1所述的一种波纹管切割工装,其特征在于:还包括刻度尺(5),刻度尺(5)依次设于工装架(1)上切割装置之后。

5.根据权利要求4所述的一种波纹管切割工装,其特征在于:刻度尺(5)的一侧设有电动推杆(6)。

6.根据权利要求5所述的一种波纹管切割工装,其特征在于:所述电动推杆(6)的对面放置有收纳筐(7)。
