专利号: 2019207357268
申请人: 叶青
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

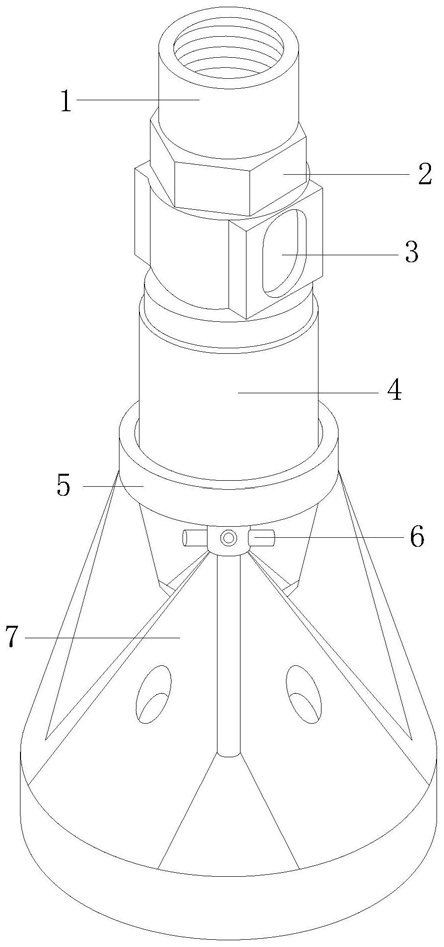

1.一种消防用灭火喷嘴,其特征在于:其结构包括连接头(1)、禁锢螺母(2)、调节键(3)、控压器(4)、扣环(5)、直喷头(6)、四散喷头(7),所述连接头(1)安装于禁锢螺母(2)的上表面并且通过嵌入的方式相连接,所述调节键(3)的顶端与连接头(1)的底端通过电焊的方式相连接,所述控压器(4)位于调节键(3)的底端,所述扣环(5)的轴心与控压器(4)的轴心相重合,所述直喷头(6)与四散喷头(7)通过嵌入的方式相连接,所述控压器(4)包括分流环槽(401)、螺旋杆(402)、轴承(403)、壳体(404)、曲向凹槽杆(405)、对接块(406)、环圈(407)、定位块(408)、间压块(409)、出流口(410),所述分流环槽(401)安装于壳体(404)的内侧并且为一体化结构,所述螺旋杆(402)的顶端通过嵌入的方式安装于轴承(403)的内侧,所述壳体(404)的内侧设有轴承(403)并且通过贴合的方式相连接,所述螺旋杆(402)的底端与曲向凹槽杆(405)的顶端采用焊接的方式相连接并且轴心为同一水平线,所述对接块(406)嵌入贴合于曲向凹槽杆(405)的左侧,所述对接块(406)安装于环圈(407)的内侧并且为一体化结构,所述定位块(408)焊接于环圈(407)的外侧,所述间压块(409)的顶端与环圈(407)的底端相粘合,所述壳体(404)的底端设有出流口(410)。

2.根据权利要求1所述的一种消防用灭火喷嘴,其特征在于:所述禁锢螺母(2)的底端与调节键(3)的顶端相贴合。

3.根据权利要求1所述的一种消防用灭火喷嘴,其特征在于:所述扣环(5)的底端与四散喷头(7)的顶端相焊接。

4.根据权利要求1所述的一种消防用灭火喷嘴,其特征在于:所述直喷头(6)嵌入安装于出流口(410)的内侧并且螺纹连接。

5.根据权利要求1所述的一种消防用灭火喷嘴,其特征在于:所述定位块(408)为长方体结构。
