专利号: 2019207392045
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

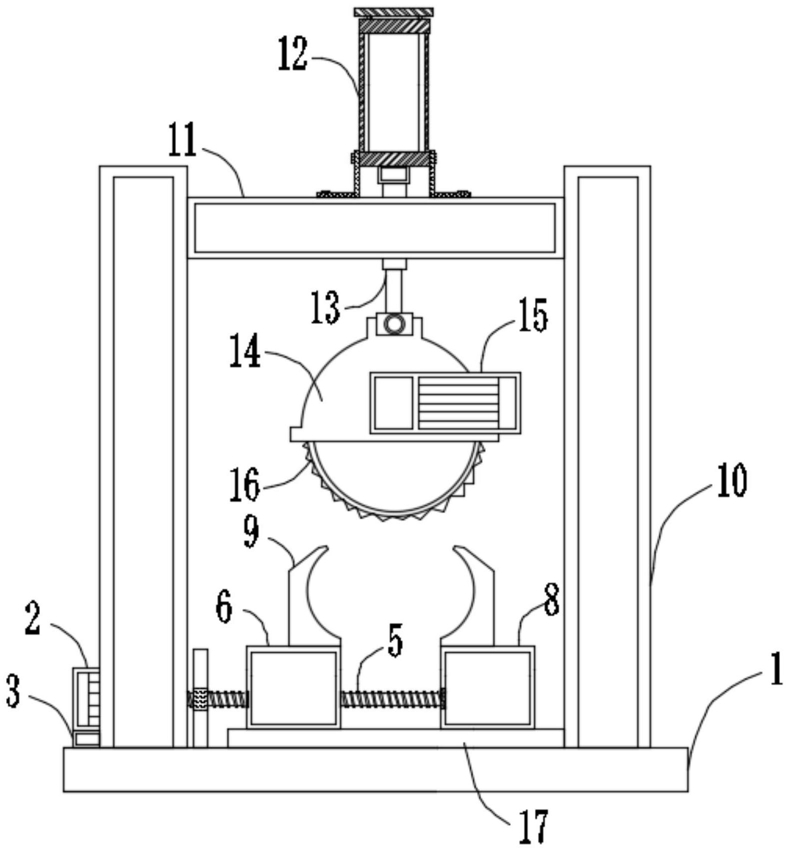

1.一种无缝钢管成品切管机构,包括操作台(1)、伺服电机(2)、第一滑块(6)、第二滑块(8)和液压缸(12),其特征在于:所述操作台(1)的表面两侧均焊接有支架(10),所述支架(10)之间焊接有支撑平台(11),所述操作台(1)的表面安装有滑轨(17),所述第一滑块(6)与所述第二滑块(8)的顶部均设有夹臂(9),所述第一滑块(6)活动连接在滑轨(17)上,所述第二滑块(8)固定安装在滑轨(17)的一端,所述伺服电机(2)安装在操作台(1)的一侧,且所述伺服电机(2)的输出端通过联轴器与丝杆(5)传动连接,所述丝杆(5)穿过设置在第一滑块(6)表面的螺纹通道(7)并通过轴承安装在第二滑块(8)的一侧;

所述液压缸(12)安装在支撑平台(11)上,所述液压缸(12)通过活塞杆(13)穿过支撑平台(11)表面并通过螺栓与切割机构(14)固定连接,所述切割机构(14)的表面安装有驱动电机(15),所述驱动电机(15)通过键与锯片(16)啮合。

2.根据权利要求1所述的一种无缝钢管成品切管机构,其特征在于:所述操作台(1)的表面焊接有限位板(4),所述限位板(4)的表面开设有螺纹孔,且所述丝杆(5)穿过螺纹孔与第一滑块(6)进行螺接。

3.根据权利要求1所述的一种无缝钢管成品切管机构,其特征在于:所述夹臂(9)的表面铺设有橡胶垫(91),且所述橡胶垫(91)的厚度为3mm~5mm。

4.根据权利要求1所述的一种无缝钢管成品切管机构,其特征在于:所述支架(10)的底部开设有预留空间(101)。

5.根据权利要求1所述的一种无缝钢管成品切管机构,其特征在于:所述夹臂(9)的中心区域与第一滑块(6)、第二滑块(8)的顶部均开设有开口槽(18)。

6.根据权利要求1所述的一种无缝钢管成品切管机构,其特征在于:所述液压缸(12)的外部安装有固定框架,且液压缸(12)通过固定框架配合连接件与螺栓安装在支撑平台(11)的表面。
