专利号: 201920739413X
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

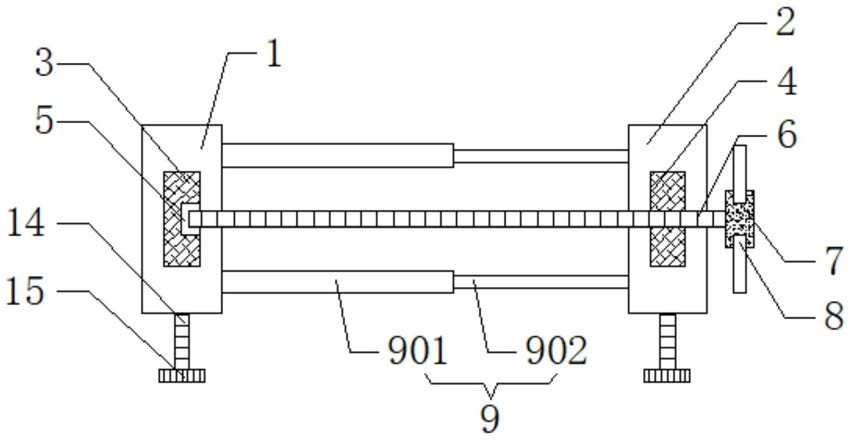

1.一种无缝钢管冷拔夹头,包括第一冂型安装架(1)和第二冂型安装架(2),其特征在于:所述第一冂型安装架(1)和第二冂型安装架(2)的外壁上分别焊接有第一矩形块(3)和第二矩形块(4),所述第一矩形块(3)的一侧内壁上镶嵌有第一轴承(5),所述第一轴承(5)的内环中过盈连接有第一螺纹杆(6),所述第一螺纹杆(6)的端部螺接在第二矩形块(4)的内部,所述第一螺纹杆(6)的端部位于第二矩形块(4)的一侧键连接有转盘(7),所述转盘(7)的外壁上固定有圆杆(8),所述第一冂型安装架(1)和第二冂型安装架(2)之间对称固定有伸缩杆(9),所述第一冂型安装架(1)和第二冂型安装架(2)底部均开设有滑槽(10),所述滑槽(10)的内部均滑动连接有滑块(11),所述滑块(11)的底部均固定有夹头(12),所述夹头(12)的一侧均镶嵌有第二轴承(13),所述第二轴承(13)的内部均过盈连接有第二螺纹杆(14),所述第二螺纹杆(14)的端部贯穿第一冂型安装架(1)和第二冂型安装架(2)键连接有圆盘(15)。

2.根据权利要求1所述的一种无缝钢管冷拔夹头,其特征在于:所述伸缩杆(9),包括套管(901)和支撑杆(902),所述支撑杆(902)滑动连接在套管(901)的内部。

3.根据权利要求1所述的一种无缝钢管冷拔夹头,其特征在于:所述第二矩形块(4)的内部开设有与第一螺纹杆(6)相匹配的螺纹孔(16)。

4.根据权利要求1所述的一种无缝钢管冷拔夹头,其特征在于:所述第一冂型安装架(1)和第二冂型安装架(2)以及夹头(12)的一侧均开设有卡槽(17),所述卡槽(17)的截面为弧形,且卡槽(17)的内壁上设置有防滑纹。

5.根据权利要求1所述的一种无缝钢管冷拔夹头,其特征在于:所述圆杆(8)至少设置有四组,且四组圆杆(8)为等角度设置。

6.根据权利要求1所述的一种无缝钢管冷拔夹头,其特征在于:所述圆盘(15)的外壁上开设有防滑纹。
