专利号: 2019207417127
申请人: 泉州市九金机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

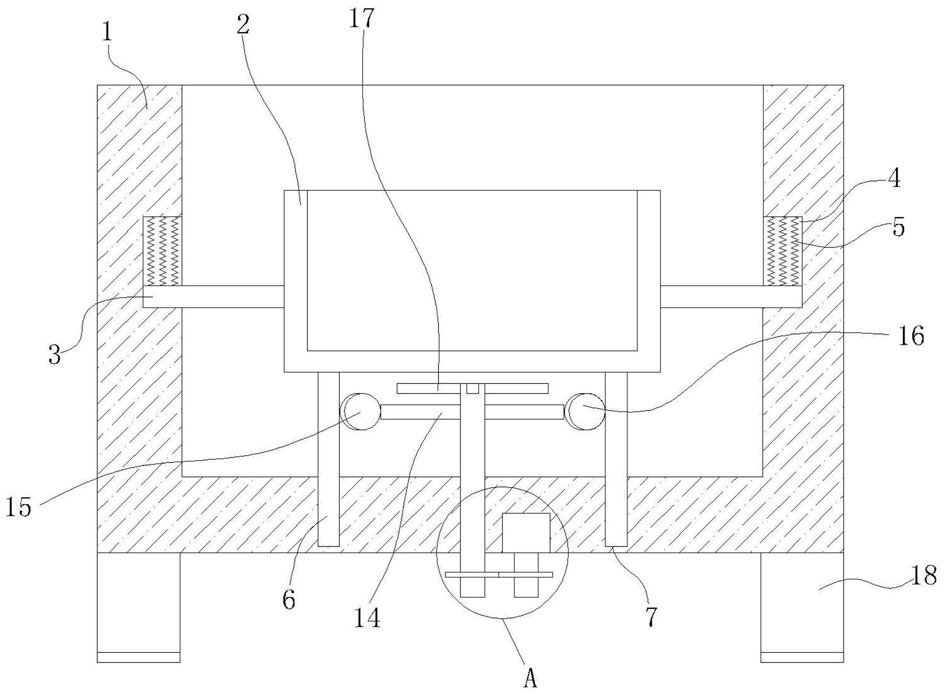

1.一种棉尿布漂白用漂洗装置,其特征在于,包括漂洗箱,所述漂洗箱内设有沥篮,漂洗箱内盛装有漂白液,沥篮的两侧均焊接有水平板,漂洗箱的两侧内壁上均开设有水平槽,水平板滑动安装于相对应的水平槽内,水平板的顶部焊接有多个弹簧,弹簧的顶端焊接于水平槽的顶部内壁上,沥篮的底部两侧均焊接有竖直板,漂洗箱的底部内壁上开设有两个竖直槽,竖直板滑动安装于相对应的竖直槽内,漂洗箱的底部内壁上开设有安装槽,安装槽内安装有步进电机,步进电机的输出轴的外侧固定套设有第一齿轮;

漂洗箱的底部内壁上开设有连轴孔,连轴孔内转动安装有连轴,连轴的外侧固定套设有第二齿轮,第二齿轮与第一齿轮相啮合,连轴的外侧焊接有两个第一搅拌杆,两个第一搅拌杆相互远离的一端均焊接有第一压珠,两个竖直板相互靠近的一侧均焊接有第二压珠,第二压珠与相对应的第一压珠相接触,连轴的外侧焊接有多个均位于第一搅拌杆上方的第二搅拌杆。

2.如权利要求1所述的一种棉尿布漂白用漂洗装置,其特征在于,所述漂洗箱的底部四角均焊接有支撑板,支撑板的底部设置有防滑垫。

3.如权利要求1所述的一种棉尿布漂白用漂洗装置,其特征在于,所述步进电机的顶部焊接有安装板,且步进电机通过安装板螺纹固定于安装槽的顶部内壁上。

4.如权利要求1所述的一种棉尿布漂白用漂洗装置,其特征在于,所述连轴的内径与步进电机输出轴的内径相等。

5.如权利要求1所述的一种棉尿布漂白用漂洗装置,其特征在于,所述第二搅拌杆的数量为四到六个,且四到六个第二搅拌杆呈环形排布。

6.如权利要求1所述的一种棉尿布漂白用漂洗装置,其特征在于,位于同一个水平槽内的弹簧的数量至少为三个。
