专利号: 2019207427449
申请人: 吕荣瑜
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

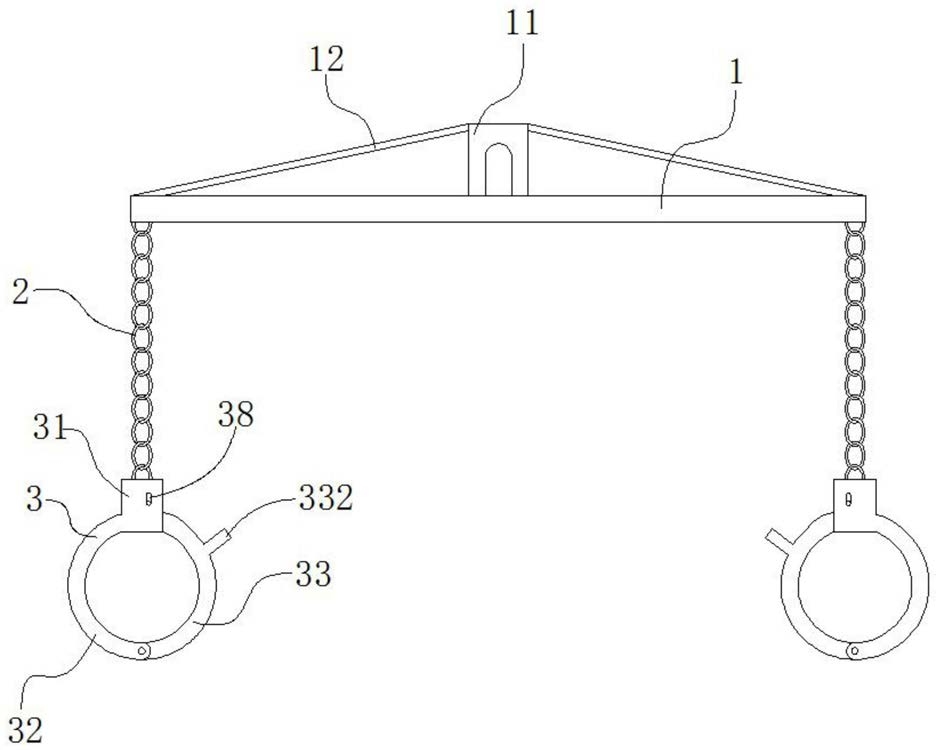

1.一种婴儿尿布生产用织轴搬运吊具,其特征在于,包括横杆,所述横杆上固定有挂耳,所述挂耳中部设有挂钩悬挂孔,所述挂耳位于横杆的中部,所述横杆的两端对称连接有挂链,所述挂链下端固定有吊钩,所述吊钩包括固定部,所述固定部的下方设有固定环,所述固定环为C型结构,所述固定环下端设有缺口,所述缺口的侧壁设有铰接孔,所述铰接孔中穿插有销轴,所述固定环通过销轴铰接有活动环,所述活动环为C型结构,所述固定部上设有槽口,所述活动环的上端穿插在槽口中,所述活动环的外壁设有凹槽,所述凹槽位于槽口内,所述槽口的侧壁上设有导向孔,所述导向孔中设有卡销,所述卡销的下端卡嵌在活动环的凹槽中;

所述卡销的上端与导向孔之间设有压缩弹簧,所述导向孔两侧设有长条槽,所述卡销的两侧固定有拨动杆,所述拨动杆穿插在长条槽中且端部延伸露出固定部的侧面。

2.如权利要求1所述的一种婴儿尿布生产用织轴搬运吊具,其特征在于,所述凹槽的侧面与卡销的轴向平行且与卡销外壁贴合。

3.如权利要求1所述的一种婴儿尿布生产用织轴搬运吊具,其特征在于,所述卡销的下端为倾斜面,且所述活动环的端部设有圆角,所述活动环的端部圆角用于抵压卡销的倾斜面将卡销向上压入导向孔中。

4.如权利要求1所述的一种婴儿尿布生产用织轴搬运吊具,其特征在于,所述活动环的侧壁上设有把手。

5.如权利要求1所述的一种婴儿尿布生产用织轴搬运吊具,其特征在于,所述横杆上固定有拉杆,所述拉杆的一端固定在横杆的端部,所述拉杆的另一端固定在挂耳的侧面,所述拉杆对称设置有2件。
