专利号: 2019207490739
申请人: 诸暨市智盈智能技术服务部
专利类型:实用新型
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

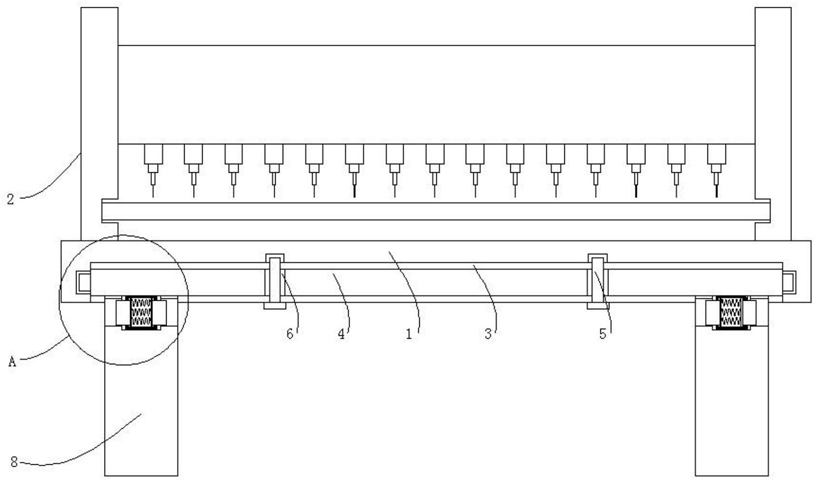

1.一种服装绣花机,包括加工台(1),其特征在于,所述加工台(1)的顶部螺钉固定有绣花机主体(2),所述加工台(1)的底部开设有转动槽(3),所述转动槽(3)的内部转动套设有横向设置的转动块(4),所述加工台(1)底部两侧的内壁螺纹连接有竖向设置的螺栓(5),所述转动块(4)沿周向开设有多个活动孔(6),所述螺栓(5)活动套设在活动孔(6)的内部,所述转动块(4)的底部沿周向焊接有四个竖向设置的连接块(7),所述加工台(1)的下方设有四个竖向设置的支撑柱(8),所述支撑柱(8)的顶部开设有容纳槽(9),所述连接块(7)活动套设在容纳槽(9)的内部,所述连接块(7)的内壁开设有连接槽(10),所述连接槽(10)的内部设有两个竖向设置的滑动块(11),所述连接槽(10)的内部设有多个弹簧(12),所述滑动块(11)远离弹簧(12)的一侧焊接有横向设置的定位块(13),所述容纳槽(9)两侧的槽壁开设有定位槽(14),所述定位块(13)活动套设在定位槽(14)的内部。

2.根据权利要求1所述的一种服装绣花机,其特征在于,所述转动块(4)的两端焊接有横向设置的限位块(15),所述转动槽(3)的槽壁开设有环形槽(16),所述限位块(15)转动套设在环形槽(16)的内部。

3.根据权利要求1所述的一种服装绣花机,其特征在于,所述支撑柱(8)的底部设有防滑纹。

4.根据权利要求1所述的一种服装绣花机,其特征在于,所述滑动块(11)的两端与连接槽(10)的内壁滑动连接。

5.根据权利要求1所述的一种服装绣花机,其特征在于,所述弹簧(12)的两端与滑动块(11)焊接。
