专利号: 2019207504356
申请人: 南京耀丰新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

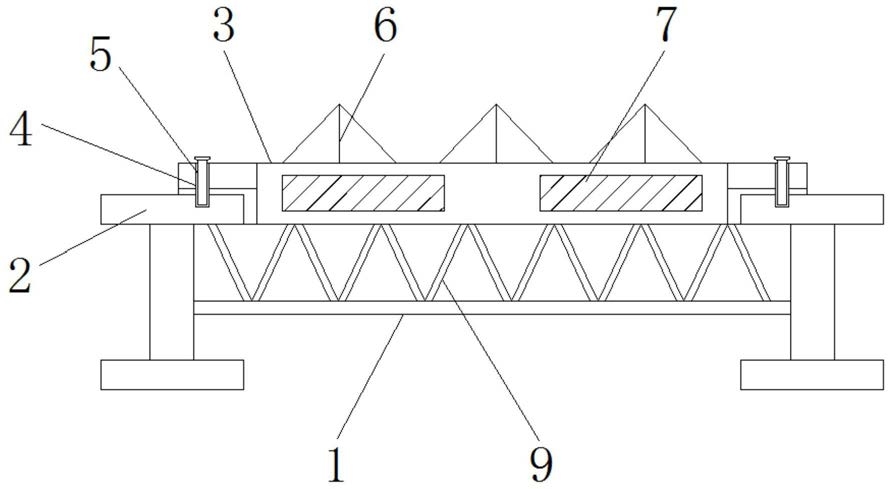

1.钢筋桁架楼承板,包括底板(1)和锁紧杆(5),其特征在于:所述底板(1)的左右两侧均设置有钢梁(2),且钢梁(2)的上方设置有承重板(3),并且承重板(3)和钢梁(2)的内部左右两侧均开设有固定槽(4),所述锁紧杆(5)连接于固定槽(4)的内部,所述承重板(3)的上方安装有支座(6),且承重板(3)的前侧连接有第一连接件(7),并且承重板(3)的后侧安装有第二连接件(8),所述底板(1)的内部设置有加强筋(9)。

2.根据权利要求1所述的钢筋桁架楼承板,其特征在于:所述钢梁(2)和底板(1)为一体式结构,且钢梁(2)设置有两个,并且2个钢梁(2)关于底板(1)的纵向中心线对称分布,同时钢梁(2)的纵剖面为“工”字形。

3.根据权利要求1所述的钢筋桁架楼承板,其特征在于:所述承重板(3)呈“T”字形,且承重板(3)和钢梁(2)内部的固定槽(4)与锁紧杆(5)的连接方式均为螺纹连接。

4.根据权利要求1所述的钢筋桁架楼承板,其特征在于:所述承重板(3)的内部包括隔板(301)、钢筋网(302)和混凝土层面(303),且隔板(301)、钢筋网(302)和混凝土层面(303)从下至上依次设置。

5.根据权利要求1所述的钢筋桁架楼承板,其特征在于:所述第一连接件(7)和第二连接件(8)与承重板(3)均为一体式结构,且第一连接件(7)和第二连接件(8)均为“L”字形,并且第一连接件(7)和第二连接件(8)设置的方向相反,同时第一连接件(7)和第二连接件(8)分别设置有两个。

6.根据权利要求1所述的钢筋桁架楼承板,其特征在于:所述加强筋(9)和底板(1)的连接方式为焊接,且加强筋(9)在底板(1)的内部等间距分布,并且加强筋(9)之间构成“V”字形。
