专利号: 2019207568377
申请人: 南京耀丰新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

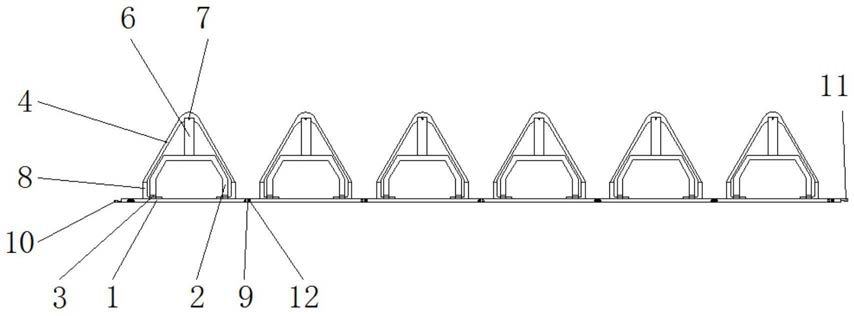

1.可拆卸钢筋桁架楼承板支撑结构,包括楼承板本体(1)、第一卡扣(10)、第二卡扣(11)和U形杆(13),其特征在于:所述楼承板本体(1)上方设置有支撑架(2),且支撑架(2)两侧开设有环形槽(3),并且支撑架(2)外侧安装有钢筋桁架本体(4),所述钢筋桁架本体(4)两侧连接有插杆(5),所述支撑架(2)顶部设置有方形槽块(6),且方形槽块(6)上方开设有螺纹孔(7),并且螺纹孔(7)内部设置有连接杆(8),所述楼承板本体(1)外表面安装有铰链(9),且楼承板本体(1)左侧安装有第一卡扣(10),并且楼承板本体(1)右侧安装有第二卡扣(11),同时楼承板本体(1)下方开设有圆孔(12),所述圆孔(12)内部设置有U形杆(13)。

2.根据权利要求1所述的可拆卸钢筋桁架楼承板支撑结构,其特征在于:所述支撑架(2)在楼承板本体(1)上等距分布有6个,且支撑架(2)与楼承板本体(1)之间为焊接连接。

3.根据权利要求1所述的可拆卸钢筋桁架楼承板支撑结构,其特征在于:所述钢筋桁架本体(4)顶部的螺纹孔(7)与方形槽块(6)顶部的螺纹孔(7)中心线在同一条直线上。

4.根据权利要求1所述的可拆卸钢筋桁架楼承板支撑结构,其特征在于:所述插杆(5)与钢筋桁架本体(4)之间为固定连接,且插杆(5)呈“L”形贯穿于支撑架(2)下方的环形槽(3)内部,所述钢筋桁架本体(4)通过插杆(5)与支撑架(2)构成拆卸结构。

5.根据权利要求1所述的可拆卸钢筋桁架楼承板支撑结构,其特征在于:所述铰链(9)的旋转范围为0-60°,且铰链(9)两端的支撑架(2)关于铰链(9)呈对称结构。

6.根据权利要求1所述的可拆卸钢筋桁架楼承板支撑结构,其特征在于:所述U形杆(13)贯穿于圆孔(12)内部,且圆孔(12)位于铰链(9)的两侧,所述U形杆(13)与楼承板本体(1)之间为可拆卸连接。
