专利号: 201920760184X
申请人: 河南祥禾卫材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

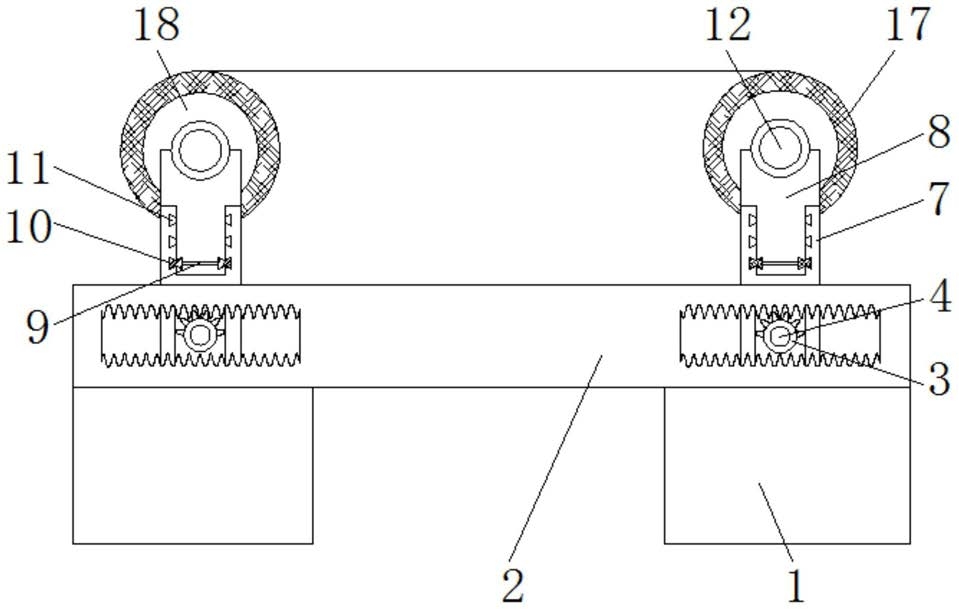

1.一种用于医用纱布输送的松紧调节装置,包括底座(1),其特征在于:所述底座(1)的上侧固定连接有调节板(2),且调节板(2)的内部紧密贴合有连接轮(3),所述连接轮(3)的内部固定连接有第一连接杆(4),所述第一连接杆(4)的外侧卡槽连接有固定板(5),且固定板(5)的前侧固定连接有第一限位块(6),并且第一限位块(6)卡槽连接在调节板(2)的内部,所述第一连接杆(4)活动连接在支架(7)的前侧内部,且支架(7)的上侧内部卡槽连接有调节架(8),所述调节架(8)的内部贯穿连接有第二限位块(10),且第二限位块(10)固定连接在第二连接杆(9)上,并且第二限位块(10)远离第二连接杆(9)的一侧贯穿连接在限位孔(11)的内部,所述调节架(8)的上侧活动连接有右输送辊(12),且右输送辊(12)的后侧固定连接有右齿轮(14),并且右齿轮(14)的后侧固定连接有电机(13),所述右齿轮(14)的外侧啮合连接有连接带(15),且连接带(15)的左侧内部啮合连接有左齿轮(16),所述右输送辊(12)的外侧紧密贴合有纱布本体(17),且纱布本体(17)的左侧紧密贴合在左输送辊(18)的外侧。

2.根据权利要求1所述的一种用于医用纱布输送的松紧调节装置,其特征在于:所述调节板(2)和连接轮(3)采用啮合连接的方式相连接,且连接轮(3)在调节板(2)内部构成转动结构。

3.根据权利要求1所述的一种用于医用纱布输送的松紧调节装置,其特征在于:所述第一连接杆(4)在支架(7)上构成转动结构,且第一连接杆(4)的外侧呈凹凸状结构。

4.根据权利要求1所述的一种用于医用纱布输送的松紧调节装置,其特征在于:所述第一限位块(6)在固定板(5)上等间距设置,且固定板(5)在第一连接杆(4)上构成拆卸结构,并且固定板(5)的后侧和支架(7)的前侧紧密贴合。

5.根据权利要求1所述的一种用于医用纱布输送的松紧调节装置,其特征在于:所述调节架(8)和右输送辊(12)采用卡槽连接的方式相连接,且右输送辊(12)的横截面呈“H”字形结构。

6.根据权利要求1所述的一种用于医用纱布输送的松紧调节装置,其特征在于:所述第二限位块(10)关于第二连接杆(9)的竖直中轴线对称设置有2个,且第二限位块(10)在限位孔(11)上构成拆卸结构,并且限位孔(11)在支架(7)上等间距设置。
