专利号: 2019207622460
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

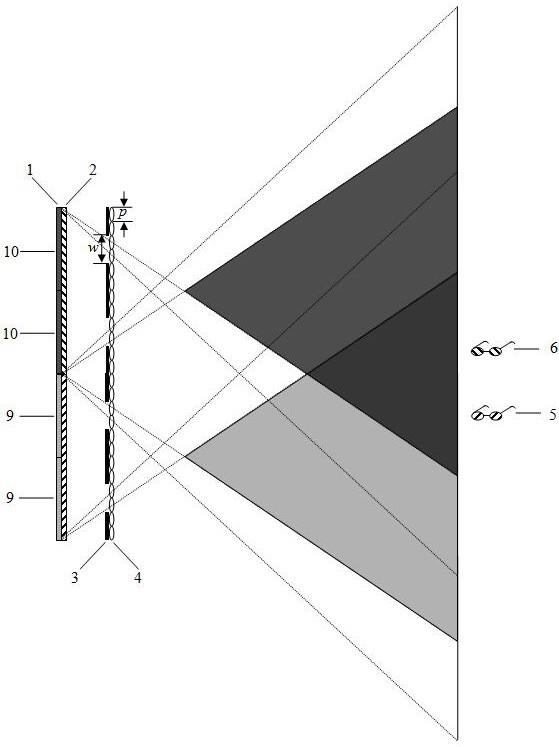

1.基于微透镜阵列的集成成像双视3D显示装置,其特征在于,其特征在于,包括显示屏,偏振片,针孔阵列,微透镜阵列,偏振眼镜I和偏振眼镜II;偏振片与显示屏贴合,针孔阵列与微透镜阵列贴合;显示屏,偏振片,针孔阵列,微透镜阵列平行放置且对应对齐;显示屏用于显示微图像阵列,微图像阵列由子微图像阵列I和子微图像阵列II组成,子微图像阵列I由图像元I连续排列组成,且位于微图像阵列的左半部分,子微图像阵列II由图像元II连续排列组成,且位于微图像阵列的右半部分;偏振片由子偏振片I和子偏振片II组成,子偏振片I与子偏振片II的偏振方向正交;偏振眼镜I的偏振方向与子偏振片I相同,偏振眼镜II的偏振方向与子偏振片II相同;子微图像阵列I与子偏振片I对应对齐,子微图像阵列II与子偏振片II对应对齐;子微图像阵列I中每个图像元I均通过对应的多个微透镜重建出多个

3D图像I,并在观看区域合并成一个高分辨率3D图像I,且只能通过偏振眼镜I看到;子微图像阵列II中每个图像元II均通过对应的多个微透镜重建出多个3D图像II,并在观看区域合并成一个高分辨率3D图像II,且只能通过偏振眼镜II看到。

2.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,针孔的节距、图像元I的节距、图像元II的节距均相同。

3.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,图像元I和图像元II的节距是微透镜的节距的倍数,针孔的水平孔径宽度是微透镜的节距的倍数,针孔的垂直孔径宽度是微透镜的节距的倍数。

4.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,图像元I的中心均与对应针孔的中心对应对齐,图像元II的中心均与对应针孔的中心对应对齐。

5.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,显示屏位于微透镜阵列的焦平面。

6.根据权利要求1所述的基于微透镜阵列的集成成像双视3D显示装置,其特征在于,3D图像I的分辨率R1和3D图像II的分辨率R2分别为其中,p是微透镜的节距,M1是子微图像阵列I水平方向上图像元I的数目,N1是子微图像阵列I垂直方向上图像元I的数目,M2是子微图像阵列II水平方向上图像元II的数目,N2是子微图像阵列II垂直方向上图像元II的数目,w是针孔的水平孔径宽度,v是针孔的垂直孔径宽度。
