专利号: 201920762248X
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

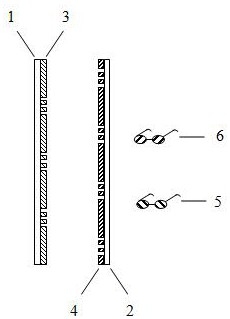

1.高分辨率双视3D显示装置,其特征在于,包括显示屏I,显示屏II,针孔偏振片I,针孔偏振片II,偏振眼镜I和偏振眼镜II;显示屏I、显示屏II、针孔偏振片I、针孔偏振片II平行放置,且对应对齐;针孔偏振片I与显示屏I贴合,针孔偏振片II与显示屏II贴合;针孔偏振片I位于显示屏I与针孔偏振片II之间,针孔偏振片II位于针孔偏振片I与显示屏II之间;针孔偏振片I带有多组针孔阵列I,针孔偏振片II带有多组针孔阵列II;针孔偏振片I与针孔偏振片II的偏振方向正交;偏振眼镜I与针孔偏振片I的偏振方向相同,偏振眼镜II与针孔偏振片II的偏振方向相同;显示屏I用于显示复合微图像阵列I,复合微图像阵列I包括微图像阵列I和多组针孔阵列III,显示屏II用于显示复合微图像阵列II,复合微图像阵列II包括微图像阵列II和多组针孔阵列IV;微图像阵列I分别通过多组针孔阵列II和多组针孔阵列IV重建出多个3D图像I,在观看区域合并成一个高分辨率3D图像I,且只能通过偏振眼镜I看到,通过多组针孔阵列I和多组针孔阵列III的光线分别照明微图像阵列II重建出多个3D图像II,在观看区域合并成一个高分辨率3D图像II,且只能通过偏振眼镜II看到。

2.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,针孔阵列I、针孔阵列II、针孔阵列III和针孔阵列IV的组数均相同。

3.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,每组针孔阵列III均与对应的针孔阵列I对应对齐,每组针孔阵列IV均与对应的针孔阵列II对应对齐;与复合微图像阵列I中每个图像元I对应的多个针孔II以该图像元I的中心为中心对称;与复合微图像阵列II中每个图像元II对应的多个针孔I以该图像元II的中心为中心对称。

4.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,微图像阵列I中的图像元I数目、每组针孔阵列II中的针孔数目、每组针孔阵列IV中的针孔数目均相同;微图像阵列II中的图像元II数目、每组针孔阵列I中的针孔数目、每组针孔阵列III中的针孔数目均相同。

5.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,相邻针孔阵列I的间距均相同;相邻针孔阵列II的间距均相同;相邻针孔阵列III的间距均相同;相邻针孔阵列IV的间距均相同。

6.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,微图像阵列I、微图像阵列II、针孔阵列I、针孔阵列II、针孔阵列III和针孔阵列IV的节距均相同;针孔阵列I、针孔阵列II、针孔阵列III和针孔阵列IV的水平孔径宽度均相同;针孔阵列I、针孔阵列II、针孔阵列III和针孔阵列IV的垂直孔径宽度均相同。

7.根据权利要求2所述的高分辨率双视3D显示装置,其特征在于,针孔偏振片I中垂直方向上针孔的数目大于水平方向上针孔的数目;针孔偏振片II中垂直方向上针孔的数目大于水平方向上针孔的数目;复合微图像阵列I中垂直方向上针孔的数目大于水平方向上针孔的数目;复合微图像阵列II中垂直方向上针孔的数目大于水平方向上针孔的数目;针孔阵列I、针孔阵列II、针孔阵列III和针孔阵列IV中针孔的水平孔径宽度大于针孔的垂直孔径宽度。

8.根据权利要求7所述的高分辨率双视3D显示装置,其特征在于,针孔偏振片I和针孔偏振片II的厚度相同;针孔偏振片I与显示屏II的间距等于显示屏I与针孔偏振片II的间距;针孔偏振片I与显示屏II的间距g计算如下:其中,p是针孔阵列I中针孔的节距,v是针孔阵列I中针孔的垂直孔径宽度,t是针孔偏振片I的厚度,z是针孔阵列I的组数,a是针孔偏振片I中相邻针孔阵列I的垂直间距。

9.根据权利要求1所述的高分辨率双视3D显示装置,其特征在于,3D图像I的分辨率R1和

3D图像II的分辨率R2分别为

其中,p是针孔阵列I中针孔的节距,M1是微图像阵列I水平方向上图像元I的数目,N1是微图像阵列I垂直方向上图像元I的数目,M2是微图像阵列II水平方向上图像元II的数目,N2是微图像阵列II垂直方向上图像元II的数目,v是针孔阵列I中针孔的垂直孔径宽度,z是针孔阵列I的组数,a是针孔偏振片I中相邻针孔阵列I的垂直间距。
