专利号: 2019207642163
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

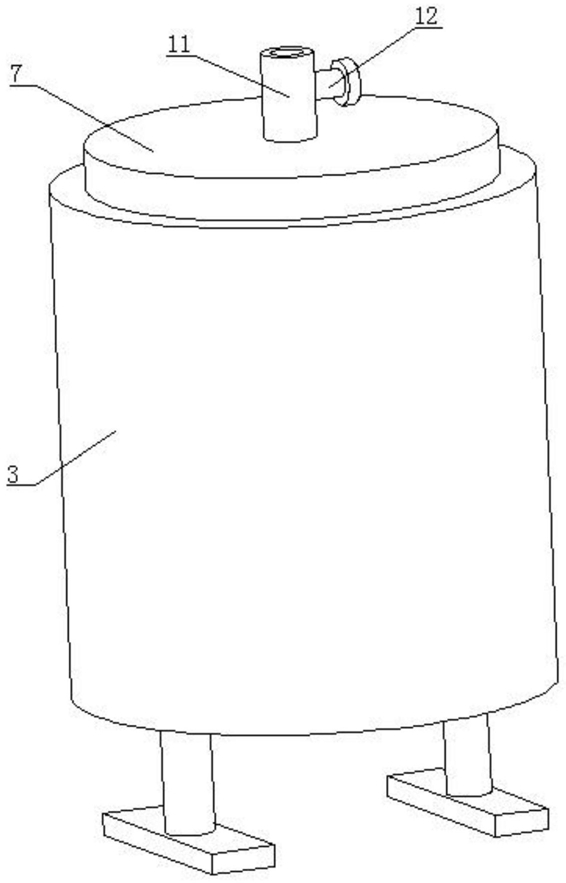

1.一种高温蠕变试验箱,包括箱体(1),其特征在于:所述箱体(1)的外侧套合有隔热套(2),所述箱体(1)的外侧通过螺纹连接有隔热罩(3),所述箱体(1)的上端通过螺纹连接有箱盖(7),所述箱盖(7)内套合有密封圈(8),所述密封圈(8)的下端与箱体(1)的上端紧贴,所述箱盖(7)的下端通过螺纹连接有密封盖(9),所述密封盖(9)的上端贴合有隔热垫(10),所述隔热罩(3)的底部通过螺纹连接有电热管(13),所述箱体(1)内摆放有支撑筒(14),所述支撑筒(14)的上端设置有支撑盘(15),所述支撑盘(15)的上端摆放有支撑座(16),所述支撑座(16)的上端设置有连杆(17),所述连杆(17)的上端固定连接有导杆(18),所述导杆(18)的外侧滑动套接有两个导向座(19),所述导向座(19)内设置有导向孔(20),所述导向孔(20)与导杆(18)滑动套接。

2.根据权利要求1所述的一种高温蠕变试验箱,其特征在于:所述隔热罩(3)的内部下端设置有凸座,所述凸座设置有外螺纹,所述箱体(1)的底部设置有内螺纹,所述内螺纹与外螺纹通过螺纹连接,所述隔热罩(3)的内部设置有凸环(4),所述凸环(4)的上端与隔热套(2)紧贴。

3.根据权利要求1所述的一种高温蠕变试验箱,其特征在于:所述隔热罩(3)的右侧设置有第一接口(5),所述第一接口(5)上设置有第一截止阀(6),所述箱盖(7)的上端设置有第二接口(11),所述第二接口(11)上设置有第二截止阀(12)。

4.根据权利要求1所述的一种高温蠕变试验箱,其特征在于:所述隔热垫(10)的上端与箱盖(7)的下端紧贴,所述箱盖(7)和密封盖(9)之间形成空腔,所述空腔内部为真空,所述隔热套(2)与隔热罩(3)之间形成空腔,且空腔内部为真空。

5.根据权利要求1所述的一种高温蠕变试验箱,其特征在于:所述支撑盘(15)与箱体(1)的内壁滑动连接,所述支撑筒(14)和支撑盘(15)为一体式结构,且均由不锈钢材料制成,所述支撑筒(14)和支撑盘(15)均为多孔镂空结构。

6.根据权利要求1所述的一种高温蠕变试验箱,其特征在于:所述导向座(19)的下端与支撑座(16)滑动连接,所述导向座(19)的上端固定连接有装夹座(21),所述装夹座(21)的表面设置有凸起(23),所述装夹座(21)之间装夹有样片(24),所述装夹座(21)之间卡合有保持座(26),所述保持座(26)的下端与样片(24)的表面接触,所述装夹座(21)的上端设置有插槽(22),所述插槽(22)内插接有插杆(27),所述插杆(27)在保持座(26)的下端呈对称分布。

7.根据权利要求6所述的一种高温蠕变试验箱,其特征在于:所述样片(24)的下端设置有凹槽(25),所述凹槽(25)内套合有凸起(23),所述凸起(23)呈一字型均布设置。
