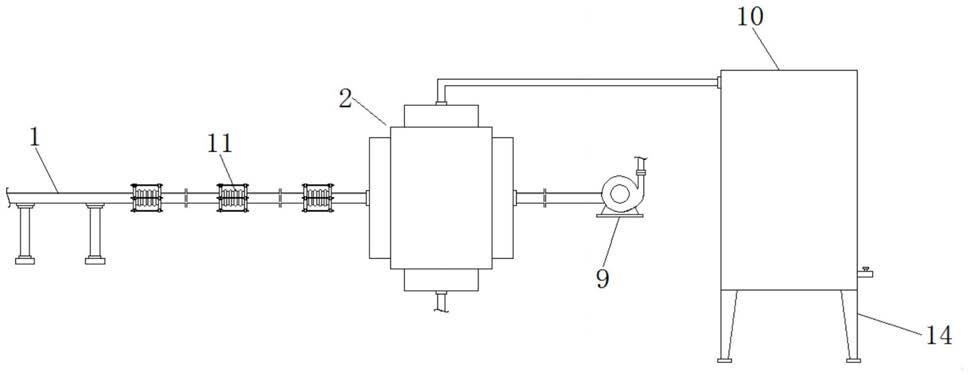

1.一种退火炉余热回收装置，包括抽烟管道(1)，其特征在于：所述抽烟管道(1)的一端头与退火炉的排烟口相连通，所述抽烟管道(1)的另一端固定连接有余热回收机构(2)；

所述余热回收机构(2)包括换热箱(3)、水分流盒(4)、水集流盒(5)、气分流盒(6)、气集流盒(7)和多个换热水管(8)，所述水分流盒(4)和所述水集流盒(5)分别焊接在所述换热箱(3)的底板和顶板上，所述气分流盒(6)和所述气集流盒(7)分别焊接在所述换热箱(3)的左侧板和右侧板上，多个所述换热水管(8)竖直设置在所述换热箱(3)的内腔中，所述换热水管(8)的两端分别联通所述水分流盒(4)和所述水集流盒(5)，所述气分流盒(6)和所述气集流盒(7)均通过多个均匀设置的通气孔与所述换热箱(3)的内腔相连通，所述气分流盒(6)与所述抽烟管道(1)相连通，所述水分流盒(4)与进水管相连通，所述气集流盒(7)通过管道连接有抽气泵(9)，所述水集流盒(5)通过管道连接有储水箱(10)。

2.根据权利要求1所述的一种退火炉余热回收装置，其特征在于：所述抽烟管道(1)上固定安装有多个膨胀节(11)。

3.根据权利要求1所述的一种退火炉余热回收装置，其特征在于：所述换热水管(8)设置有至少三个，且所述换热水管(8)呈螺旋状结构。

4.根据权利要求1所述的一种退火炉余热回收装置，其特征在于：所述储水箱(10)为双层结构，且所述储水箱(10)的夹层中设置有石棉保温层(12)。

5.根据权利要求1所述的一种退火炉余热回收装置，其特征在于：所述储水箱(10)的底部设置有出水管(13)，所述出水管(13)上固定安装有阀门。

6.根据权利要求1所述的一种退火炉余热回收装置，其特征在于：所述储水箱(10)的底部固定焊接有支撑腿(14)。
