专利号: 2019207793801
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

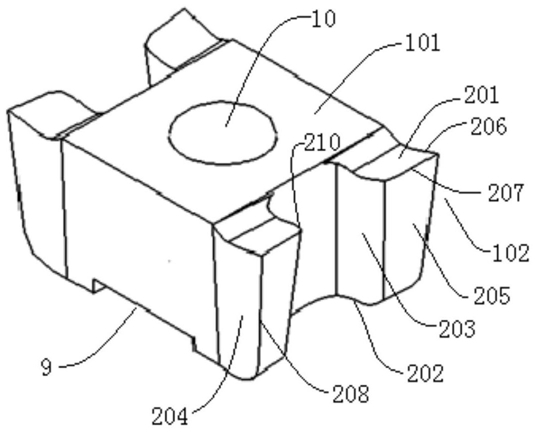

1.一种钛合金工件圆柱面凹槽镗铣刀片,其特征在于:包括刀体和连接在刀体上的刀头,所述刀头包括上端面、下端面、内侧面、外侧面和前端面,上端面为内凹弧形面,外侧面为从上至下向内侧面方向倾斜的斜面,所述前端面为从上至下向刀体方向倾斜的斜面,上端面与外侧面之间形成主切削刃,上端面与前端面之间形成副切削刃,前端面与外侧面之间形成过渡刃,当沿工件轴向切削进给时,所述主切削刃与切削进给方向之间形成主偏角,所述主偏角为91°-93°。

2.根据权利要求1所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:所述副切削刃与切削进给方向之间形成副偏角,所述副偏角为2°-5°。

3.根据权利要求1所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:所述上端面靠近副切削刃一侧的内凹弧形面为前刀面,所述前刀面的切线与水平面之间的夹角为8°-

12°。

4.根据权利要求1所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:所述副切削刃从外侧面至内侧面方向沿水平面向下倾斜,副切削刃与水平面之间的夹角为3°-5°。

5.根据权利要求1所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:当沿工件轴向切削进给时,过渡刃与切削平面之间的夹角为2°-6°;当沿工件径向方向切削进给时,过渡刃与切削平面之间的夹角为2°-4°。

6.根据权利要求1至5中任一项所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:

所述刀体上设置有两个刀头,所述刀头对称间隔设置在刀体一侧形成切削刀头组件,所述刀头前端面与内侧面之间设置有圆弧形内切削面,所述内切削面与上端面之间形成内切削刃。

7.根据权利要求6所述的钛合金工件圆柱面凹槽镗铣刀片,其特征在于:所述刀体上对称设置有两组切削刀头组件。

8.一种钛合金工件圆柱面凹槽镗铣刀具,其特征在于:包括刀杆、刀架和上述权利要求

1-7中任一项所述的刀片,所述刀架设置在刀杆上,刀片设置在刀架上。

9.根据权利要求8所述的钛合金工件圆柱面凹槽镗铣刀具,其特征在于:所述刀杆上设置有与刀架相配合的安装孔,刀架一端设置在安装孔内,刀杆上位于安装孔一侧固定设置有限位块,限位块沿安装孔方向设置在安装孔一侧,限位块上设置有调节螺钉,所述调节螺钉伸入到安装孔内与刀架一端螺纹连接,所述刀杆端部设置用于固定刀架的固定孔,固定孔内设置有固定螺钉。

10.根据权利要求9所述的钛合金工件圆柱面凹槽镗铣刀具,其特征在于:所述刀体上设置有限位凹槽和连接孔,刀架一端设置有与限位凹槽配合的限位凸台和与刀片上位于同一侧两刀头之间的间隙相配合的定位凸台,连接孔内设置有连接螺钉,刀片通过连接螺钉固定安装在刀架上。
